Автоматический кромкооблицовочный станок KE-395J

Скорость подачи, м/мин 14
Узлы станка: 1. Узел предварительной фрезеровки и формирования скоса. 2. Прижимной узел. 3. Узел торцевания. 4. Первый фрезерный узел для снятия свесов. 5. Второй фрезерный узел для снятия свесов. 6. Узел циклевания с радиусными ножами. 7. Узел циклевания с прямыми ножами. 8. Полировальный узел.
Минимальный размер детали, мм 150x135
Толщина заготовки, мм 9-25
Толщина кромки, мм 0,45-1,5
Ширина заготовки, мм ≥ 135
Длина заготовки, мм ≥ 150
Общая мощность, кВт 19,98
Рабочее давление, МПа 0,6
Габариты ДxШxВ, мм 5750x830x1670
Масса, кг 2400

Особенности комплектаций и узлов проходных кромкооблицовочных станков:

Комплектация G (две клеевые ванны - нижние или верхние):

Два поклеечных узла и две клеевые ванны.
Быстрое переключение между темным и светлым цветами клея, что эффективно повышает производительность работы.

Комплектация K (верхняя сменная клеевая ванна):

Автоматическая верхняя клеевая ванна с предварительным расплавом клея, вместительностью 5 литров.
Время разогрева и готовности к работе 15 минут.
Дозированная подача клея без перегрева во время простоев станка.
Быстрая смена бачка.

Комплектация J (прифуговка):

Предварительное фрезерование справляется со «ступенькой» от подрезной пилы, сколами.
Оснащен алмазными фрезами высотой 40 мм (60 мм – опция).

Комплектация S (клеевая цикля):

Удаление остатков клея с поверхности.
Удаление микронеровностей на швах в местах приклеивания кромки к детали.

Контурное фрезерование (раунды):

Запатентованная компанией KDT технология.
Высокоточная обработка углов с возможностью получения 4 схем обработки.

Обработка наклонных (скошенных) панелей:

Обработка прямого и скошенного участка панели.
Получение изделий с тремя различными вариантами приклеивания кромки.

Комплектация W30, W40, W45 (работа с узкими заготовками от 30, 40, 45 мм):

Отличное решение для облицовки небольших панелей, таких как основание, боковая панель ящика, угол шкафа.
Вспомогательное устройство для подачи узких заготовок.

Комплектация H, L, T (пазовальный узел):

Пропиливания пазов под заднюю стенку шкафа или для производства дверных панелей (двойной пазовальный узел в KE-386JKM).
Несколько вариантов пропиливания пазов (горизонтальный, вертикальный, двойной).

Комплектация A (пневмоперестановка узлов станка на разную толщину кромки):

Подходит для производства мебели по индивидуальному заказу.
Переключение на 4 разных толщины кромки с пульта управления.

Комплектация P (управление с помощью ПК):

Интеллектуальное управление всеми узлами станка.
Работа со сканером.

Комплектация C (сервоподача кромки):

4-позиционный сервоуправляемый блок подачи кромочной ленты.
Автоматическое переключение на нужный вид кромки с панели управления.
Оповещение о малом остатке кромочной ленты.

Очищающие разделительная и полировальные жидкости:

Специальная разделительная жидкость – служит для того, чтобы выступающие наружу остатки клея не вступали в соединение с заготовкой.
Полировальная жидкость - удаление нанесенного в начале антиадгезива (разделительной жидкости) и свободных остатков клея, придание блеска обработанной кромки детали.

Комплектация F (обратное направление):

Подача в обратном направлении (зеркальная комплектация по требованию клиента).

Назначение

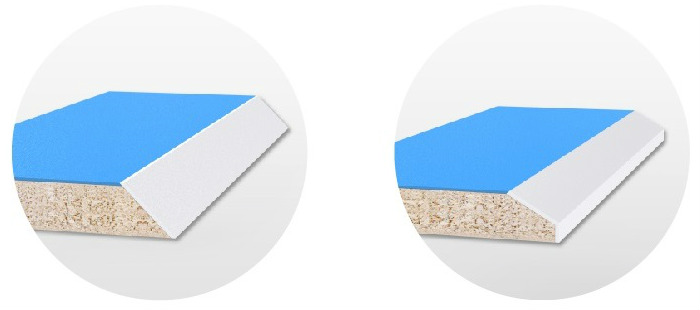

Автоматический кромкооблицовочный станок KE-395J проходного типа предназначен, для одновременного облицовывания прямолинейных кромок мебельных щитов и заготовок синтетическим рулонным материалом. Станок позволяет получать изделие с двумя вариантами приклеивания кромки под 45°.

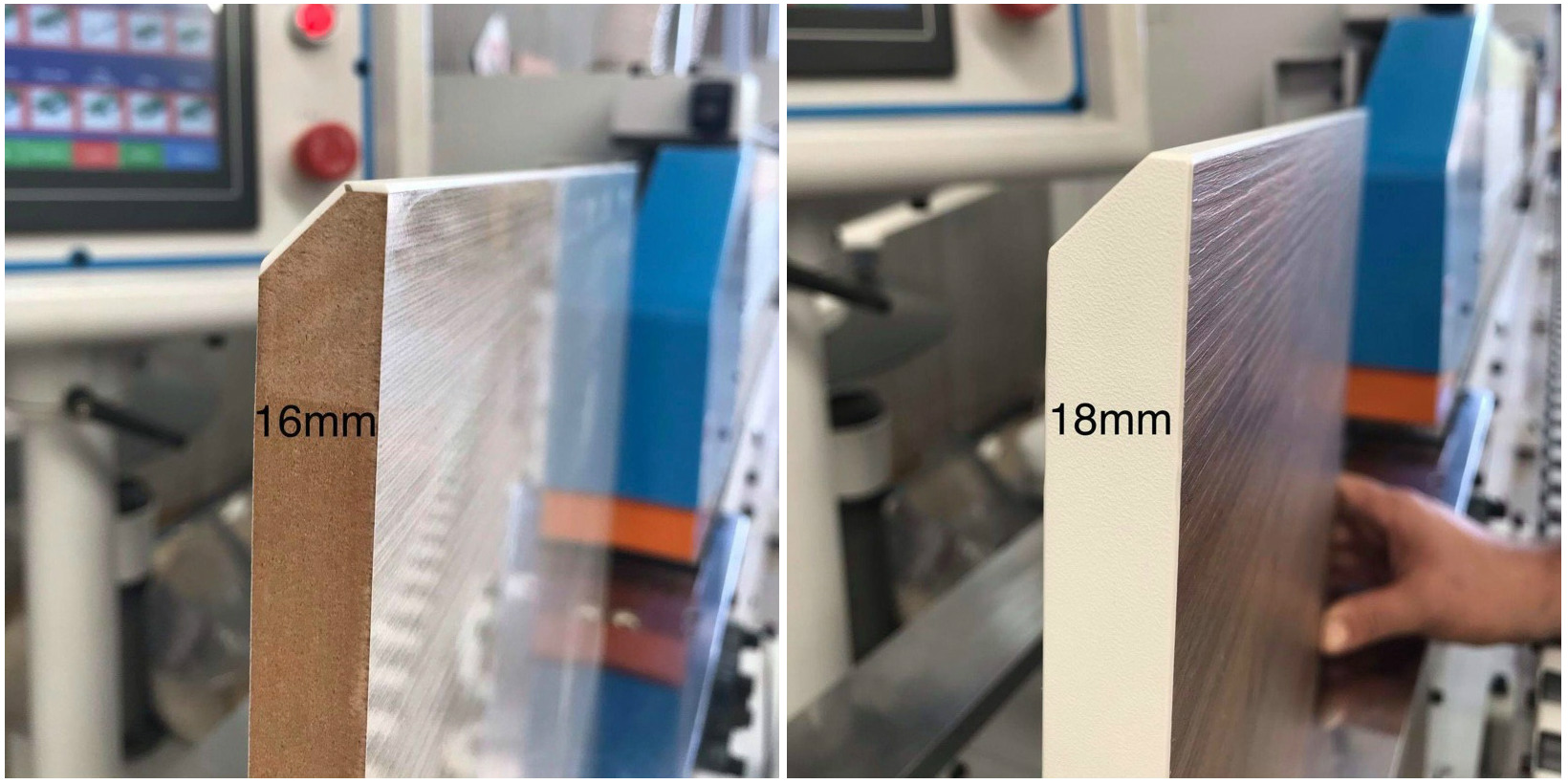

Пример частичного скоса под 45° панелей толщиной 16 мм и 18 мм.

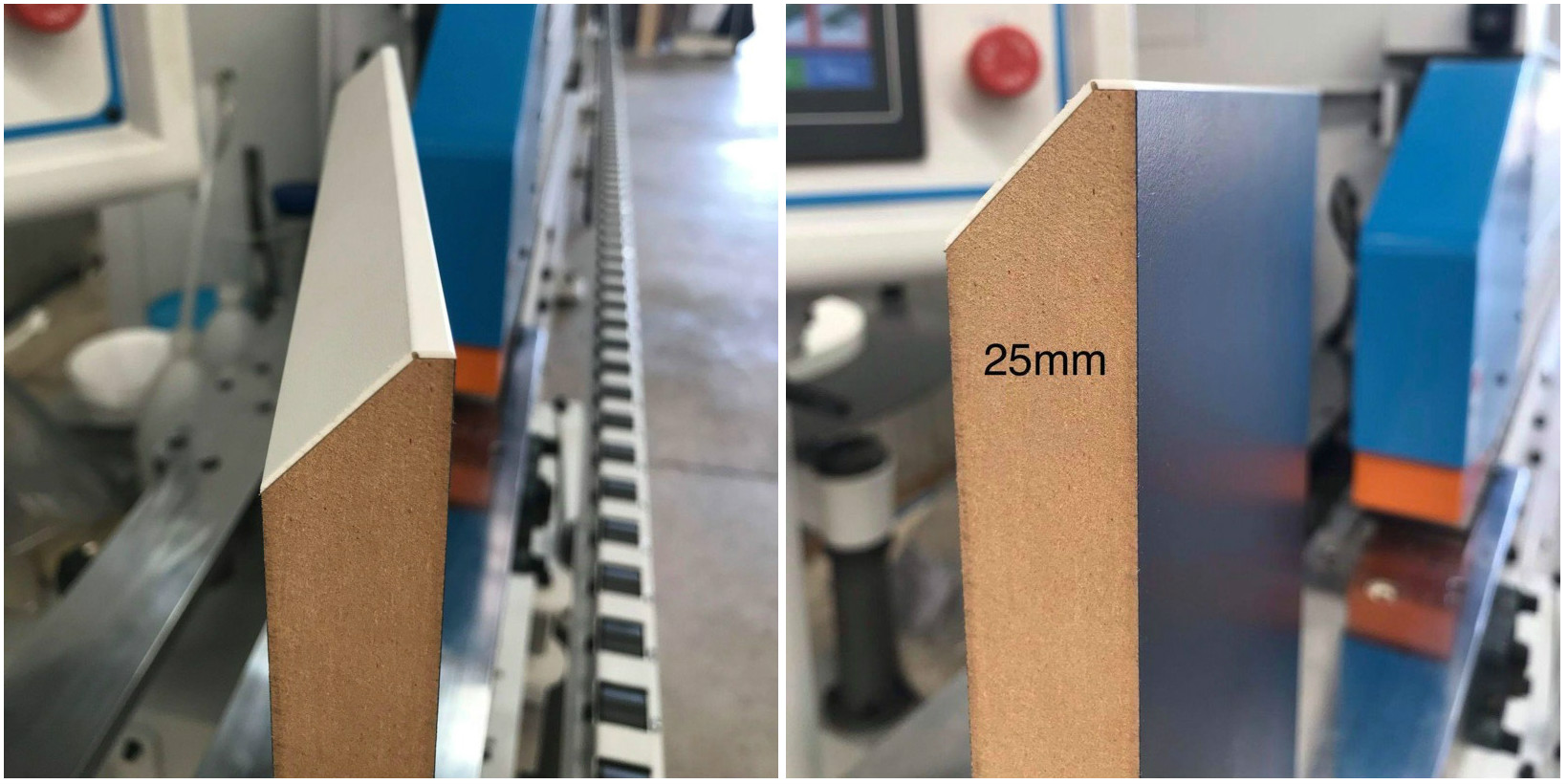

Пример частичного скоса под 45° панели толщиной 25 мм.

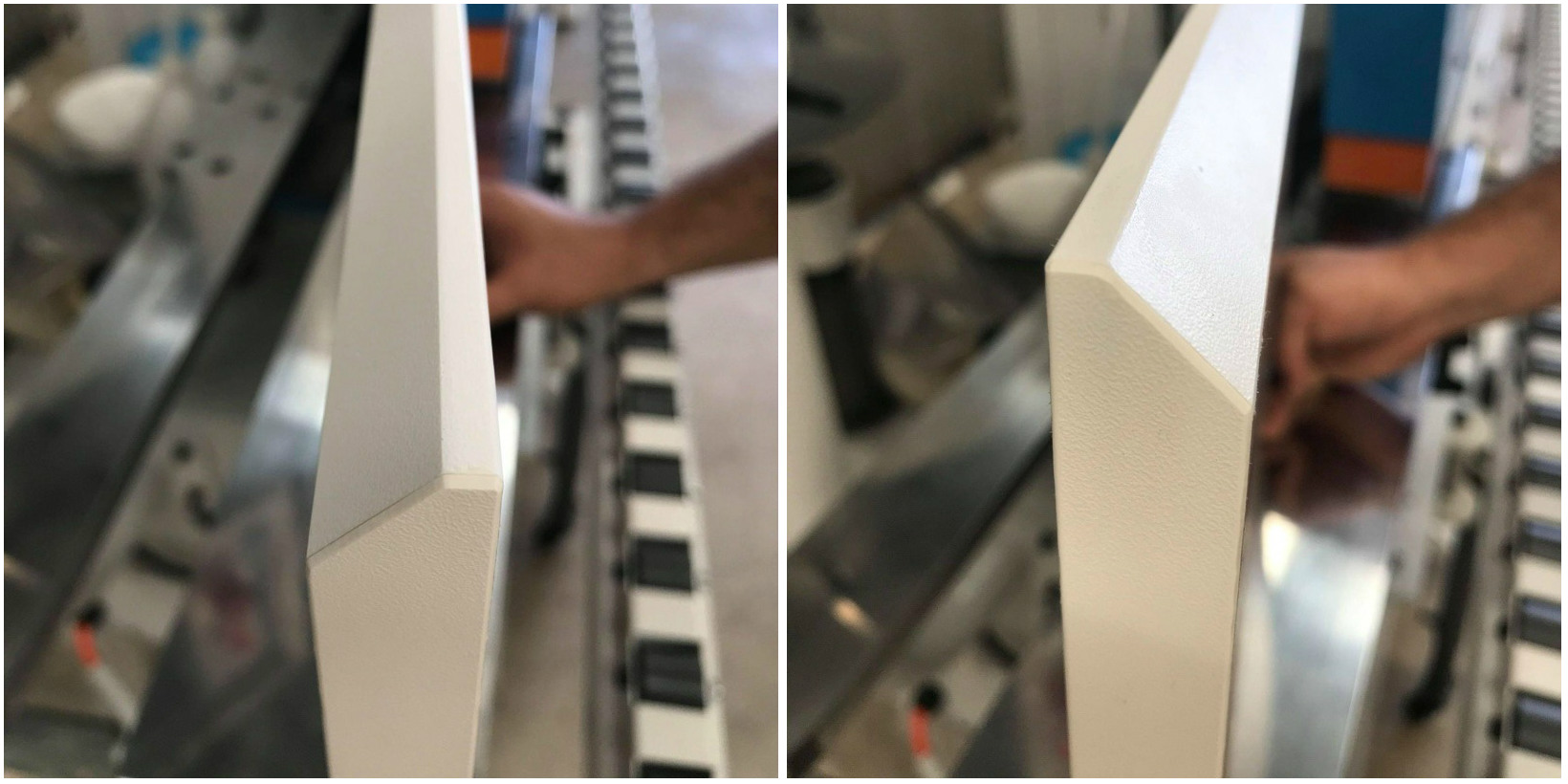

Пример частичного скоса под 45° готовая панель.

Узлы станка

Узел предварительной фрезеровки и формирования скоса.
Прижимной узел.
Узел торцевания.
Первый фрезерный узел для снятия свесов.
Второй фрезерный узел для снятия свесов.
Узел циклевания с радиусными ножами.
Узел циклевания с прямыми ножами.
Полировальный узел.

Отличительные особенности

Скорость подачи 14 м/мин;
Пульт управления “Touch screen”;
Встроенное управление по путевым точкам для бесконтактного управления обрабатывающими агрегатами;
Возможность программирования технологических перерывов;
Индивидуальный частотный преобразователь для каждого рабочего узла;
Освещение в защитной кабине;
Концевые выключатели на дверцах в защитной кабине;
Пневматическая шторка на клеенаносящем валу, предостерегает его от загрязнения;
Регулировка передних и задних свесов кромки с панели управления;
Исполнение по стандартам СЕ.
На станке установлены два узла нанесения жидкостей:

Первый узел для нанесения разделительной жидкости: с помощью 2-х форсунок перед агрегатом предварительного фрезерования (прифуговка) заготовки. Это наносится специальная разделительная жидкость, выступающие наружу остатки клея не вступают в соединение с заготовкой.
Второй узел для нанесения полировальной жидкости: с помощью 2-х форсунок перед полировальным агрегатом. Это наносится очистительная жидкость. Основная задача удаление нанесенного в начале антиадгезива (разделительная жидкость) и свободных остатков клея. А так же для придания блеска обработанной кромки детали.

Конструктивные преимущества

Станина кромкооблицовочного станка имеет форму жесткого короба с необходимыми ребрами жесткости, что гарантирует точное расположение всех узлов в течении всего срока эксплуатации.

Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.

Возможность программирования технологических перерывов нагрева клеевой ванны.

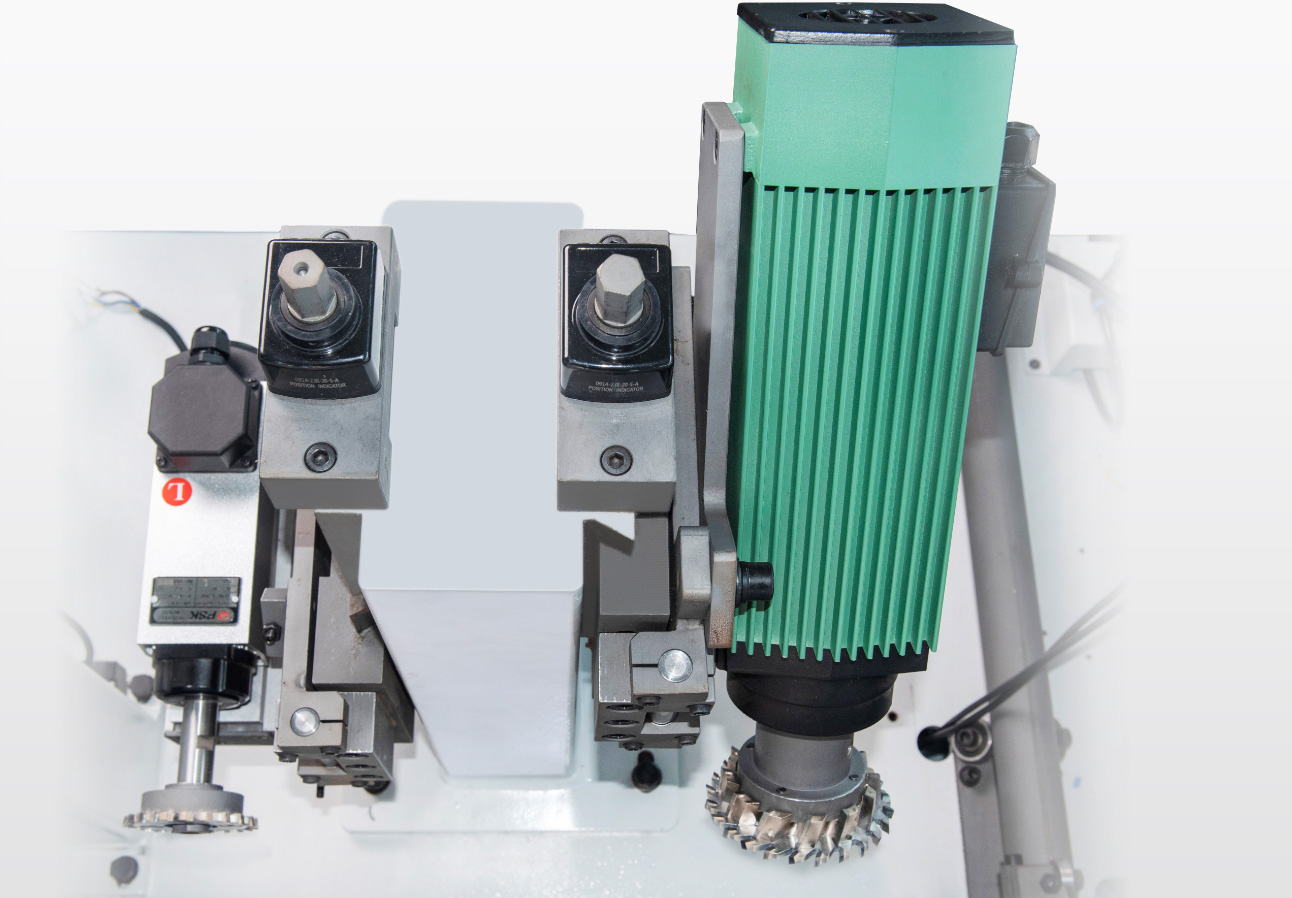

Узел предварительного фрезерования торца детали перед преклееванием кромки на сформированную поверхность. Он оснащен двумя двигателями, которые осуществляют обработку прямого и наклонного участка. Имеет цифровые дисплеи, для регулировки и отображения угла наклона.

Клеевая ванна оснащена механизмом дозирования подачи клея. Наклон клеевой ванны 45°. Узел предварительной обрезки кромочного материала, осуществляет отрез кромки подающейся из рулона с помощью ножа-гильотины. Пресс группа выставлена под углом 45° и осуществляет необходимый прижим кромочного материала.

Узел торцевой обрезки оснащен двумя высокочастотными электродвигателями, а перемещение пильных узлов осуществляется по специальным линейным направляющим. Узел оснащен системой автоматической смазки направляющих.

Фрезерный узел состоит из двух высокочастотных электродвигателей оснащенных радиусными фрезами, которые позволяют обрабатывать кромочный материал толщиной 0,4 – 3,0 мм. Деталь отслеживается с помощью двух больших круглых копиров (на каждом моторе) установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. Станок оснащен двумя парами фрезерных узлов – 2 черновых узла и 2 узла для чистового фрезерования свесов.

Радиусное циклевание двумя твердосплавными радиусными ножами, которые после фрезеровки кромки толщиной 2,0 мм снимают тонкий слой с отфрезерованной части кромки в результате мы получаем ровную обработанную поверхность.

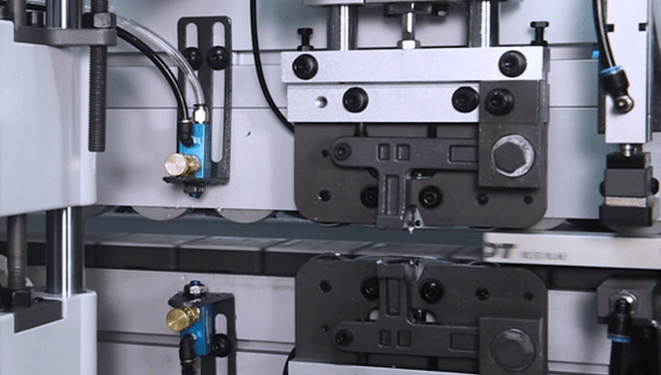

Узел прямого циклевания оснащен двумя твердосплавными прямыми ножами (клеевая цикля), которые осуществляют обработку кромки в стыках с деталью. Это операция удаляет излишки клея и микронеровности на швах в местах приклеивания кромки к детали.

Узел полировки осуществляет полировку обработанной части кромки. Для безопасности узел оборудован дополнительными защитными кожухами.

Станок оснащен преобразователем частоты для более стабильной работы и экономии электроэнергии.

Механизм подъема/опускания прижимной траверсы оснащен электроприводом, что обеспечивает быструю и точную установку на необходимую толщину детали.

Узел централизованной смазки автоматически осуществляет смазку направляющих узла торцовки.

электрические компоненты по стандарту СЕ

Электрические компоненты выполнены в соответствии со стандартами СЕ.

Двери кабины станка обшиты слоем шумоизоляции, выполненной со вспененного пенополиуретана, что позволяет добиться комфортной работы с оборудованием.

Характеристики кромкооблицовочного станка
Скорость подачи, м/мин	14
Узлы станка:	1. Узел предварительной фрезеровки и формирования скоса. 2. Прижимной узел. 3. Узел торцевания. 4. Первый фрезерный узел для снятия свесов. 5. Второй фрезерный узел для снятия свесов. 6. Узел циклевания с радиусными ножами. 7. Узел циклевания с прямыми ножами. 8. Полировальный узел.
Минимальный размер детали, мм	150x135
Толщина заготовки, мм	9-25
Толщина кромки, мм	0,45-1,5
Ширина заготовки, мм	≥ 135
Длина заготовки, мм	≥ 150
Общая мощность, кВт	19,98
Рабочее давление, МПа	0,6
Габариты ДxШxВ, мм	5750x830x1670
Масса, кг	2400
