Назначение
Форматно-раскроечный станок KS-132C c наклоном пильного узла предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.
Отличительные особенности
- Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
- Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация;
- Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430 мм;
- Собственные электродвигатели на подрезную и основную пилу 1,1/5,5 кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал;
- Электро- подъем и опускание основного пильного диска;
- Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.
- На поперечном и продольном упорах установлены цифровые счетчики.
Конструктивные преимущества
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация.
Линейные подшипники и направляющие от Тайваньской компании HIWIN.
Пульт управления станком с электро подъемом и опусканием основной пилы. Обеспечивает быстрые настройки пильного узла.
Угол наклона пильного узла 0-45° задается с помощью цифрового дисплея, что обеспечивает высокую точность позиционирования.
Рукоятка настройки подрезной пилы по горизонтали.
Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.
Полноформатные дополнительные столы позволяют распускать листы различных размеров.

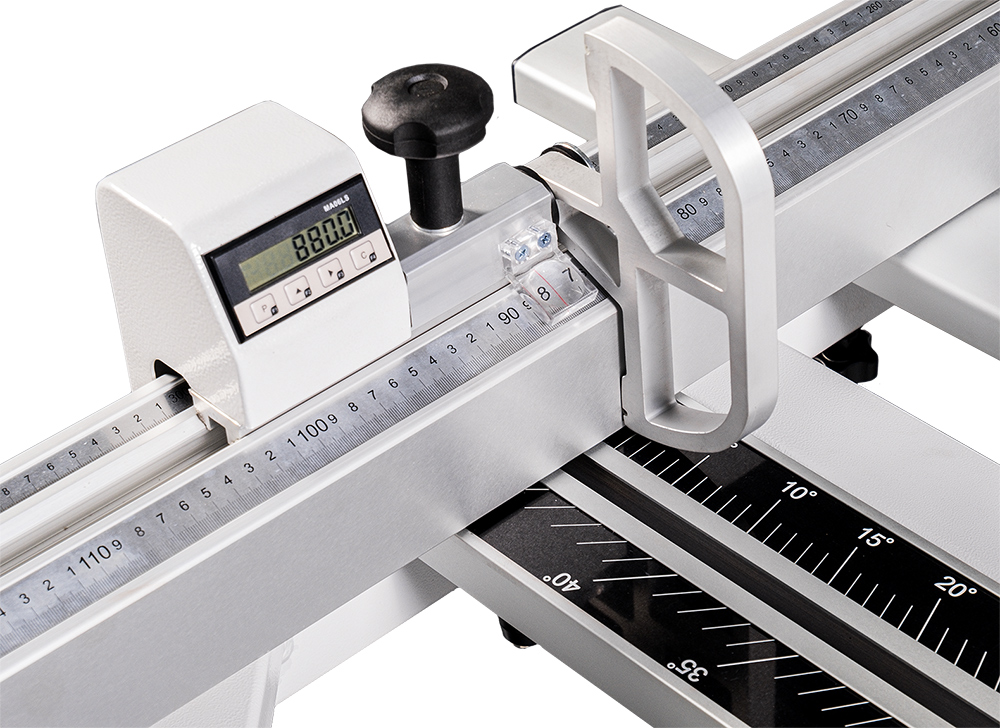

Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.
При необходимости поперечный упор, может быть, развернут на угол от 0 – 45° для пиления под углом.
Угловая линейка на пильной каретке для углового реза.

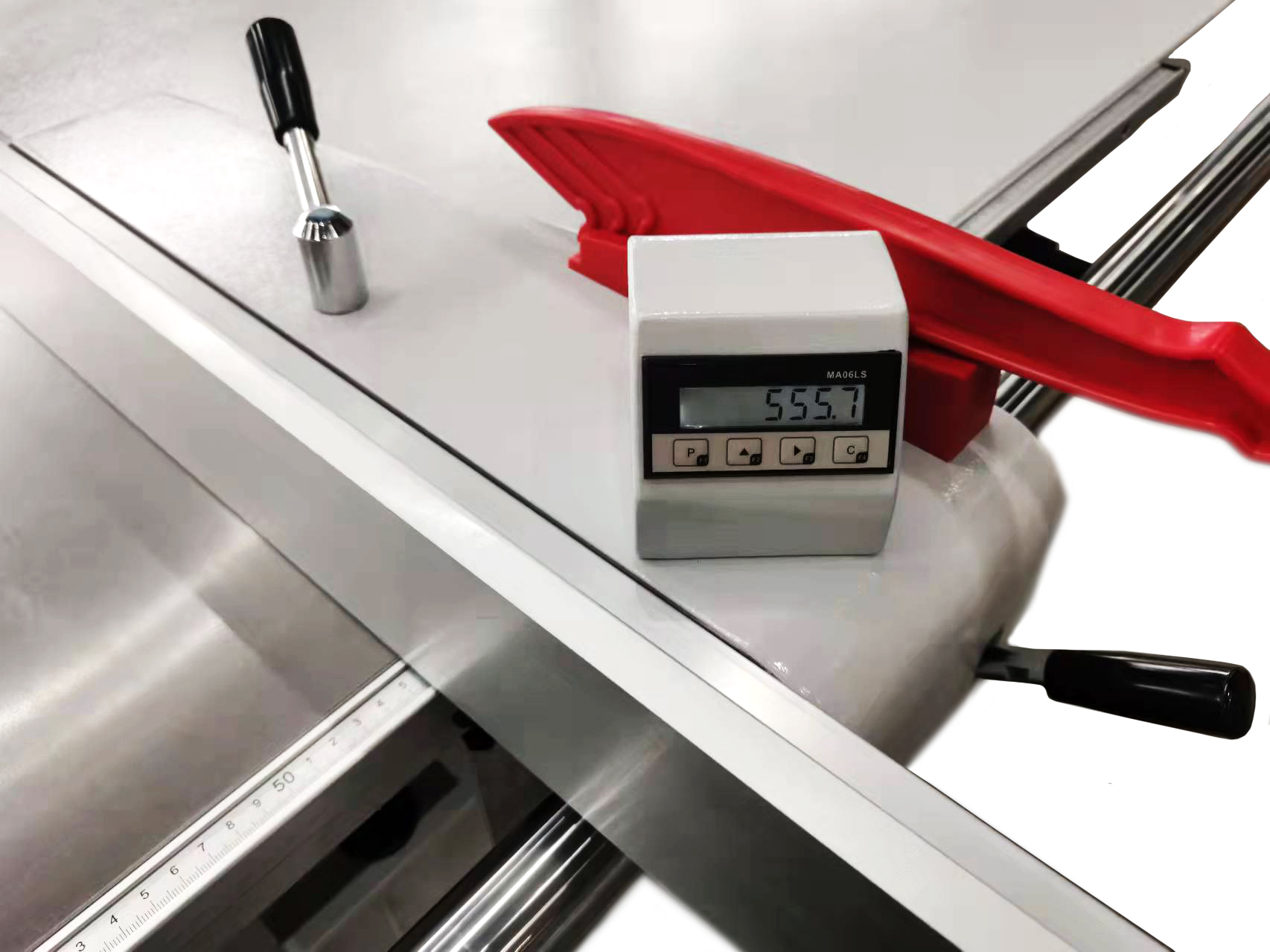

Продольный упор с электронным цифровым дисплеем позволяет оперативно и точно выставить необходимое значение. Толкатель для безопасной работы с узкими заготовками.
Прозрачный защитный кожух СЕ обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.
Основной патрубок для удаления опилок находится в моторном отсеке.
Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.
Станок комплектуется режущим инструментом Leitz.
Комплект инструмента для обслуживания станка.
