Форматно-раскроечный станок KS-132K

  • Сенсорный экран управления
  • Параллельный упор с серводвигателем
  • Цифровой счетчик на поперечном упоре
  • Роликовая каретка: 3200 мм, ширина 430 мм
  • Мощность основной/подрезной пил: 5,5/1,1 кВт
  • Централизованная система смазки
  • Защитный еврокожух
  • Вес станка 1000 кг





Назначение

Форматно-раскроечный станок KS-132K с сервоприводом предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.

Отличительные особенности

  • Параллельный упор с серводвигателем для установки размера;
  • На поперечном упоре установлен цифровой счетчик;
  • Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка;
  • Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация;
  • Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430 мм;
  • Собственные электродвигатели на подрезную и основную пилу 1,1/5,5 кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал;
  • Электро- подъем и опускание основного пильного диска;
  • Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.

Конструктивные преимущества

мощная станина станка
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
надежная роликовая каретка
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
пильный узел с раздельными двигателями
Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация.
подшипники и направляющие HIWIN
Линейные подшипники и направляющие от Тайваньской компании HIWIN.

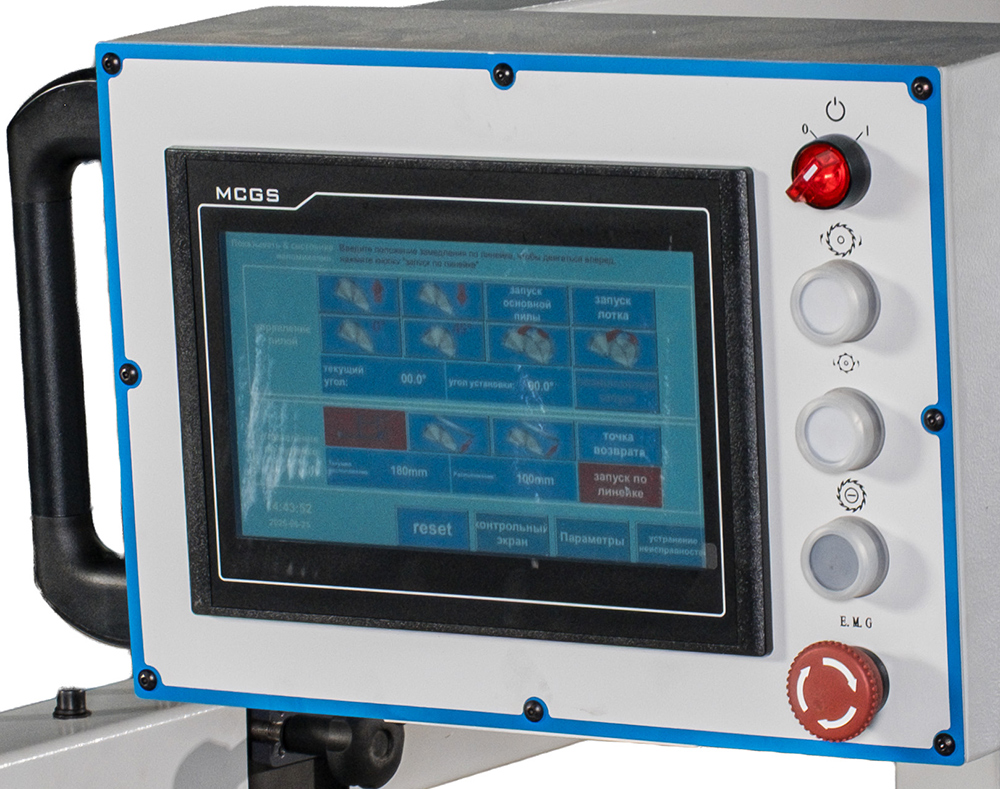

пульт управления станком
Система управления с сенсорным экраном (TouchScreen) обеспечивает максимальное удобство работы на станке.

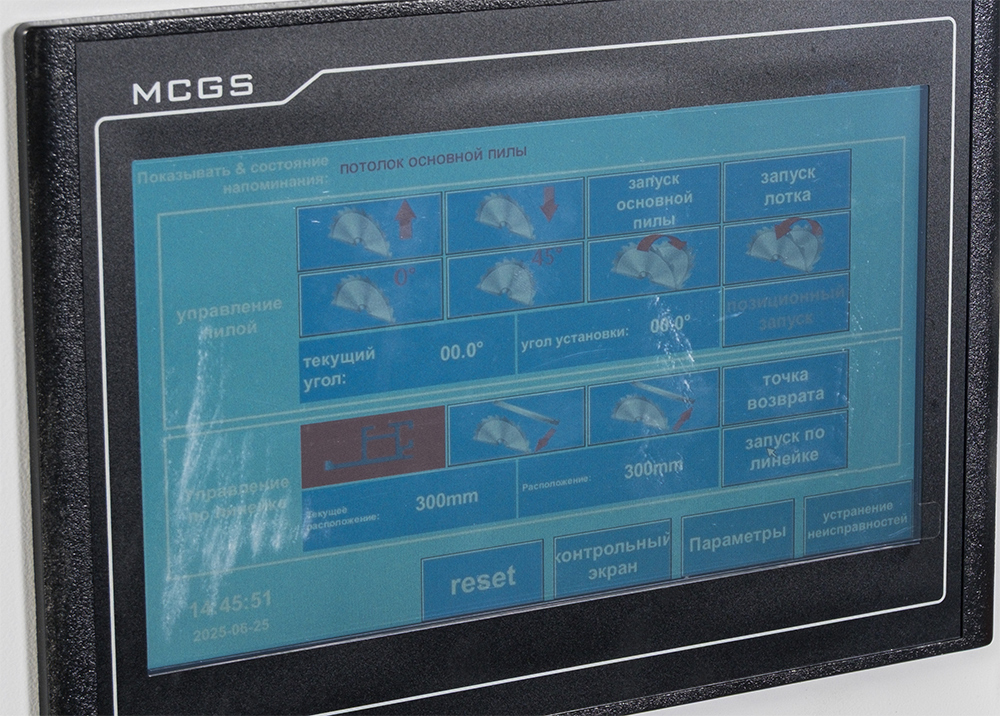

сенсорная панель управления
Управление параллельным упором (настройка ширина раскроя) также осуществляется с пульта. Точность и плавность перемещения упора обеспечивается за счёт сервомотора Delta (Тайвань) и высокоточной шарико-винтовой пары Hiwin (Тайвань). Скорость перемещения упора до 15 м/мин.

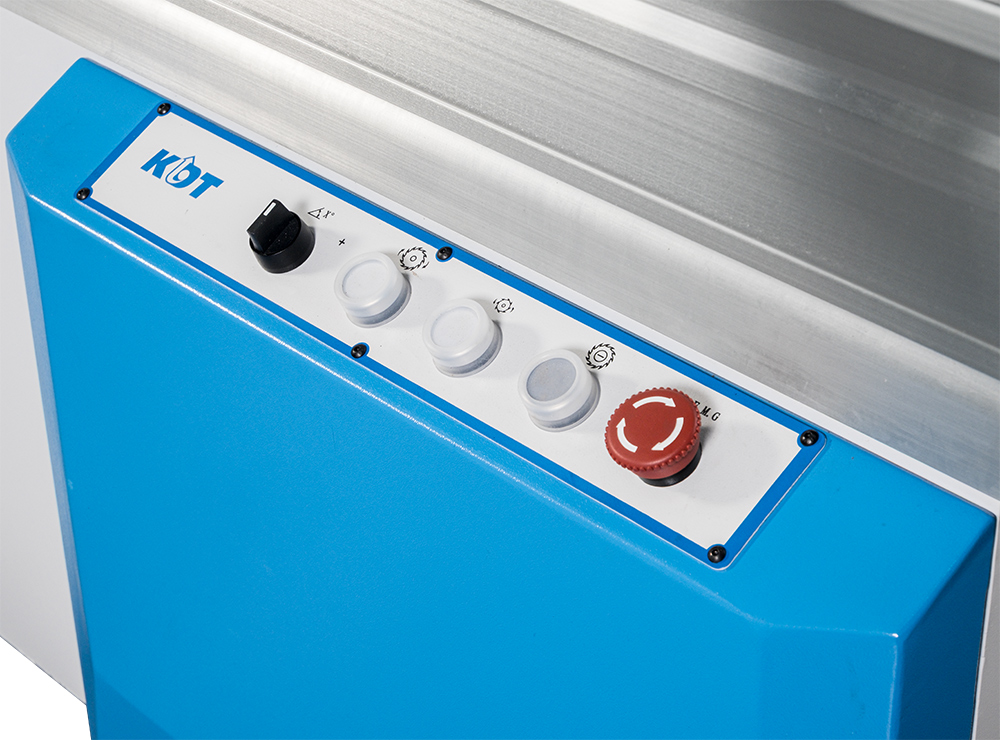

дополнительный пульт управления
Дополнительный пульт управления на станине позволяет быстро включать и выключать двигатели основной и подрезной пилы, а также настраивать угол наклона (отображается на электронном табло). Для обеспечения безопасности оба пульта управления оснащены кнопками аварийной остановки.
регулировка подреза
Рукоятка настройки подрезной пилы по горизонтали.
удобная рукоятка настройка пилы
Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.
полноформатные столы
Полноформатные дополнительные столы позволяют распускать листы различных размеров.
электронная линейка с параллельным упором
Поперечный упор (линейка) оборудован двумя откидными упорами-флажками, один из которых имеет электронный цифровой дисплей для быстрой и точной настройки на необходимый размер.
поперечный угол для пиления под углом 45 градусов
При необходимости поперечный упор, может быть, развернут на угол от 0 – 45° для пиления под углом.
продольный упор с толкателем
Продольный упор позволяет оперативно и точно выставить необходимое значение. Толкатель для безопасной работы с узкими заготовками.
продольный упор с толкателем
Прозрачный защитный кожух СЕ обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания.
патрубок аспирации
Основной патрубок для удаления опилок находится в моторном отсеке.
централизованная смазка
Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.
пилы Leitz в комплекте
Станок комплектуется режущим инструментом Leitz.
инструмент в комплекте
Комплект инструмента для обслуживания станка.
Характеристики форматного станка
Максимальные габариты раскраиваемого материала, мм 3120x3200
Диаметр основной пилы, мм 300 (350 опция)/30
Частота вращения основной пилы, об/мин 4000/5000
Мощность привода основной пилы, кВт 5,5
Диаметр подрезной пилы, мм 120/22
Частота вращения подрезной пилы, об/мин 8600
Мощность привода подрезной пилы, кВт 1,1
Наклон пильного диска 0-45°
Максимальная высота пропила – 90°, мм 80 (100 опция)
Максимальное расстояние продольного упора от пильного диска, мм 1250
Размеры подвижной каретки, мм 3200х430
Диаметр патрубка для аспирации, мм 85/100
Масса, кг 1000
Габариты ДxШxВ, мм 3350х3450х1510

ВНИМАНИЕ!

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
