Автоматический сверлильно-присадочный станок KDT-6552

  • Ширина заготовки по Х, мм 250-3360
  • Ширина заготовки по Y, мм 300-935
  • Максимальная толщина заготовки, мм 70
  • Макс. расстояние между крайними шпинделями по горизонтали, мм 640
  • Макс. расстояние между крайними шпинделями по вертикали, мм 896
  • Мин. расстояние между вертикальными сверлильными группами, мм 128
  • Максимальная глубина сверления горизонтальных шпинделей, мм 40
  • Максимальная глубина сверления вертикальных шпинделей, мм 70
  • Количество вертикальных шпинделей, шт 220; (11+11)x5+(11+11)x5
  • Количество горизонтальных шпинделей, шт. 42 (21x2)
  • Частота вращения сверлильных шпинделей, об/мин 2800
  • Высота рабочего стола, мм 950
  • Давление пневмосистемы, МПа 0,6-0,8
  • Габариты ДxШxВ, мм 4670x3120x1974
  • Масса, кг 4700

Назначение

Автоматический сверлильно-присадочный станок промышленного класса KDT-6552 применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели.

Отличительные особенности

  • Высокая жесткость;
  • Мощные, надежные привода;
  • Сверление детали с четырех сторон;
  • Автоматическая подача заготовок в рабочую зону;
  • Возможность встраивать в поточную линию;
  • Два варианта выгрузки деталей из станка «назад/вперед»;
  • Промышленный дисплей с сиcтемой «Touch screen»;
  • Безупречное качество и точность обработки;
  • Фиксация сверлильных групп осуществляется с помощью пневматики;
  • Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
  • Возможность поворота сверлильной группы на 90 градусов.

Конструктивные преимущества

мощная сварная станина
Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.
панель управления станком
Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.
цифровые счетчики
Станок укомплектован цифровыми счетчиками, что позволяет делать быструю перенастройку с одного размера на другой. Пневмотормоза надежно фиксируют сверлильные траверсы и гарантируют стабильность и точность согласно карте присадки.
поворотная сверлильная голова
Станок KDT-6352 имеет следующую комплектацию:
  • 2 горизонтальных торцевых траверсы по 21 шпинделю.
  • 5 нижних вертикальных траверс, двойная конструкция с независимыми двигателями (11+11)х5. Имеют возможность поворота на 90 градусов.
  • 5 верхних вертикальных траверсы, двойная конструкция с независимыми двигателями (11+11)х5. Имеют возможность поворота на 90 градусов.
  • Сверление детали осуществляется с четырех сторон, это гарантирует обработку большинства карт присадки за один рабочий цикл.
Под заказ станок может быть изготовлен в следующих комплектациях:
  • Нижние вертикальные траверсы в количестве от 1 до 8 х(11+11).
  • Верхние вертикальные траверсы в количестве от 1 до 5 х(11+11);
автоподача заготовок
Автоматическая подача деталей в рабочую зону, обеспечивает максимальную производительность станка в условиях серийного производства.
проходной и возвратный режимы работы

Станок может работать в двух режимах:

  • проходной режим, работают два оператора.
  • возвратный режим, работает один оператор.
привода сверлильных траверс
Мощные привода сверлильных траверс гарантируют быструю и точную присадку необходимых монтажных отверстий в заготовках.

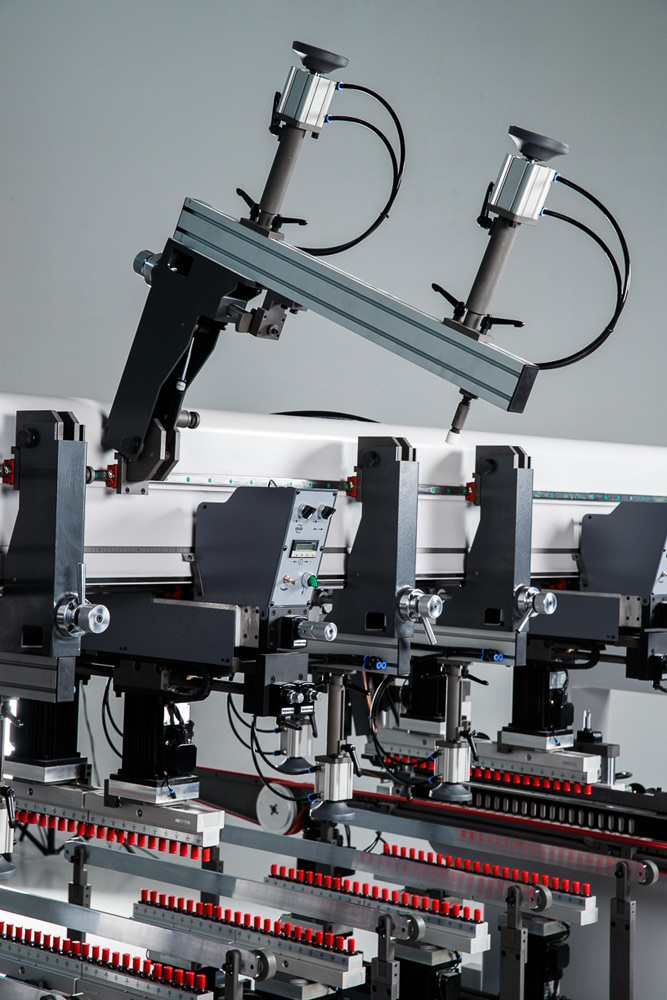

верхние пневмоцилиндры
Пневмоцилиндры имеют возможность перемещения для настройки под размер заготовки, тем самым надежно и точно фиксируют заготовки в рабочей зоне. Так же на станке установлена дополнительная пара пневмоцилиндров с возможностью перпендикулярного перемещения.
Характеристики сверлильно-присадочного станка
Ширина заготовки по Х, мм 250-3360
Ширина заготовки по Y, мм 300-935
Максимальная толщина заготовки, мм 70
Макс. расстояние между крайними шпинделями по горизонтали, мм 640
Макс. расстояние между крайними шпинделями по вертикали, мм 896
Мин. расстояние между вертикальными сверлильными группами, мм 128
Максимальная глубина сверления горизонтальных шпинделей, мм 40
Максимальная глубина сверления вертикальных шпинделей, мм 70
Количество вертикальных шпинделей, шт 220; (11+11)x5+(11+11)x5
Количество горизонтальных шпинделей, шт. 42 (21x2)
Частота вращения сверлильных шпинделей, об/мин 2800
Высота рабочего стола, мм 950
Давление пневмосистемы, МПа 0,6-0,8
Габариты ДxШxВ, мм 4670x3120x1974
Масса, кг 4700

ВНИМАНИЕ!

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
