Автоматический сверлильно-присадочный станок KDT-6462K

  • Ширина заготовки по Х, мм 380-3200
  • Ширина заготовки по Y, мм 300-900
  • Максимальная толщина заготовки, мм 70
  • Макс. расстояние между крайними шпинделями по горизонтали, мм 640
  • Макс. расстояние между крайними шпинделями по вертикали, мм 896
  • Мин. расстояние между вертикальными сверлильными группами, мм 128
  • Максимальная глубина сверления горизонтальных шпинделей, мм 55
  • Максимальная глубина сверления вертикальных шпинделей, мм 70
  • Количество вертикальных шпинделей, шт 220; (11+11)x4+(11+11)x6
  • Количество горизонтальных шпинделей, шт. 42 (21x2)
  • Частота вращения сверлильных шпинделей, об/мин 2800
  • Высота рабочего стола, мм 950
  • Давление пневмосистемы, МПа 0,6-0,8
  • Габариты ДxШxВ, мм 5200x3120x2000
  • Масса, кг 4800







Назначение

Автоматический сверлильно-присадочный станок промышленного класса KDT-6462K на базе ПК с автоматической перенастройкой и сервоприводами применяется для сверления необходимых монтажных отверстий в деталях корпусной мебели на предприятиях и в цехах по производству мебели.

Схема обработки

схема обработки

Отличительные особенности

  • Высокая жесткость;
  • Мощные, надежные привода;
  • Сверление детали с четырех сторон;
  • Автоматическая перенастройка с сервоприводами;
  • Промышленный ПК на базе WINDOWS7;
  • Автоматическая подача заготовок в рабочую зону;
  • Возможность встраивать в поточную линию;
  • Два варианта выгрузки деталей из станка «назад/вперед»;
  • Безупречное качество и точность обработки;
  • Фиксация сверлильных групп осуществляется с помощью пневматики;
  • Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой;
  • Возможность поворота сверлильной группы на 90 градусов.

Конструктивные преимущества

мощная сварная станина
Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.
компьютер с программой оптимизации
Промышленный ПК на базе WINDOWS7 с программой Drilling Master, которая имеет систему оптимизации карт присадки.

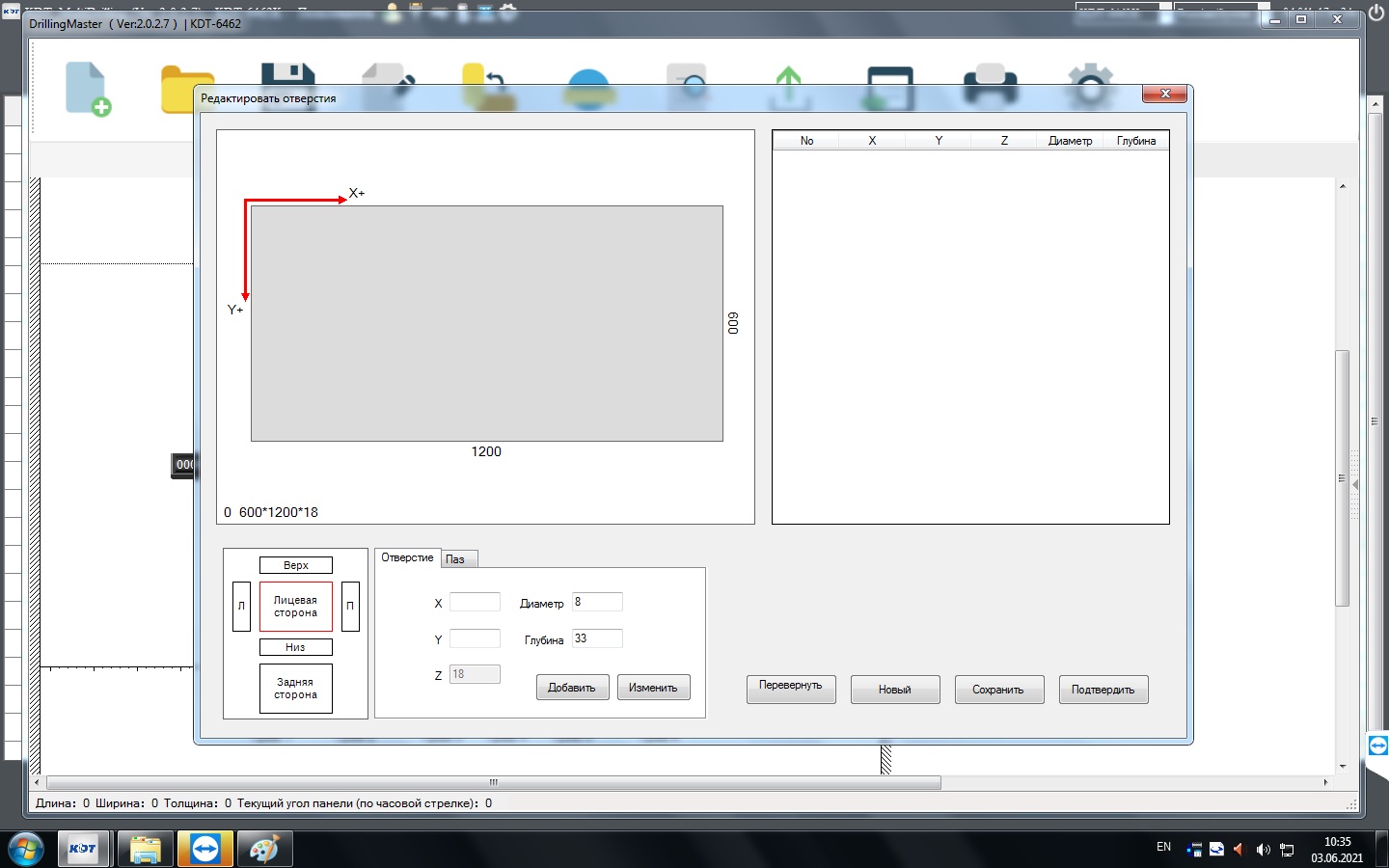

drilling master
Drilling Master имеет встроенный редактор для создания карт обработки непосредственно в программе управления станка.

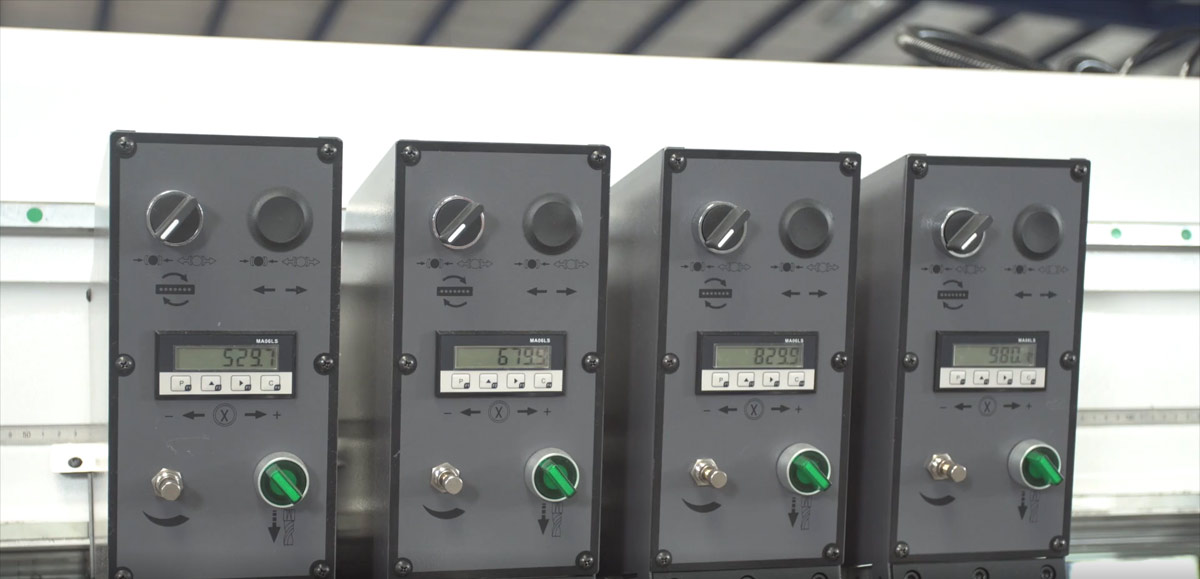

цифровые счетчики
Станок укомплектован цифровыми счетчиками, что позволяет делать быструю перенастройку с одного размера на другой. Пневмотормоза надежно фиксируют сверлильные траверсы и гарантируют стабильность и точность согласно карте присадки.
поворотная сверлильная голова
Станок KDT-6372K имеет следующую комплектацию:
  • 2 горизонтальных торцевых траверсы по 21 шпинделю.
  • 6 нижних вертикальных траверс, двойная конструкция с независимыми двигателями (11+11)х6. Имеют возможность поворота на 90 градусов.
  • 4 верхних вертикальных траверсы, двойная конструкция с независимыми двигателями (11+11)х4. Имеют возможность поворота на 90 градусов.
  • Сверление детали осуществляется с четырех сторон, это гарантирует обработку большинства карт присадки за один рабочий цикл.
Под заказ станок может быть изготовлен в следующих комплектациях:
  • Нижние вертикальные траверсы в количестве от 1 до 8 х(11+11).
  • Верхние вертикальные траверсы в количестве от 1 до 5 х(11+11);

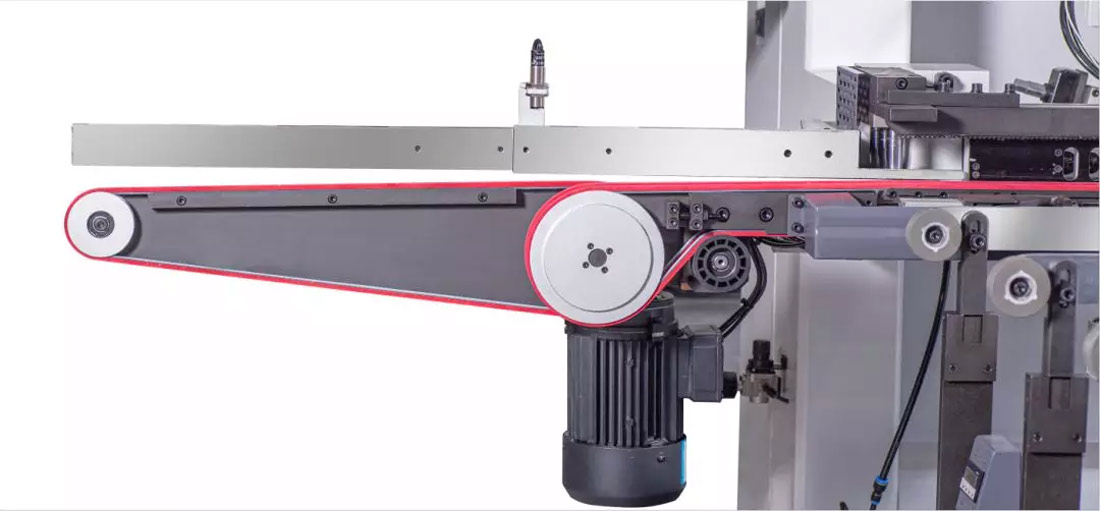

автоподача заготовок
Автоматическая подача деталей в рабочую зону, обеспечивает максимальную производительность станка в условиях серийного производства.
проходной и возвратный режимы работы

Станок может работать в двух режимах:

  • проходной режим, работают два оператора.
  • возвратный режим, работает один оператор.
привода сверлильных траверс
Мощные привода сверлильных траверс гарантируют быструю и точную присадку необходимых монтажных отверстий в заготовках.
автоматическое позиционирование верхних и нижних траверс
Точное автоматическое позиционирование верхних и нижних траверс в соответствии с картой присадки.
позиционирующие упоры
Позиционирование упоров по ширине детали согласно техническому заданию происходит автоматически. Это обеспечивает высокую точность и минимальное время перенастройки станка с одной карты присадки на другую.
верхние пневмоцилиндры
Пневмоцилиндры имеют возможность перемещения для настройки под размер заготовки, тем самым надежно и точно фиксируют заготовки в рабочей зоне. Так же на станке установлена дополнительная пара пневмоцилиндров с возможностью перпендикулярного перемещения.
Характеристики сверлильно-присадочного станка
Ширина заготовки по Х, мм 380-3200
Ширина заготовки по Y, мм 300-900
Максимальная толщина заготовки, мм 70
Макс. расстояние между крайними шпинделями по горизонтали, мм 640
Макс. расстояние между крайними шпинделями по вертикали, мм 896
Мин. расстояние между вертикальными сверлильными группами, мм 128
Максимальная глубина сверления горизонтальных шпинделей, мм 55
Максимальная глубина сверления вертикальных шпинделей, мм 70
Количество вертикальных шпинделей, шт 220; (11+11)x4+(11+11)x6
Количество горизонтальных шпинделей, шт. 42 (21x2)
Частота вращения сверлильных шпинделей, об/мин 2800
Высота рабочего стола, мм 950
Давление пневмосистемы, МПа 0,6-0,8
Габариты ДxШxВ, мм 5200x3120x2000
Масса, кг 4800

ВНИМАНИЕ!

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
