Свердлильно-присадні центри з ЧПК KDT Machinery

Свердлильно-присадний центр з ЧПК KD-612MH

Довжина деталі, мм 200-2800
Ширина деталі, мм 35-1200
Товщина деталі, мм 10-60
Швидкість переміщення захватів деталі (Х), м/хв 130
Максимальна швидкість по вісі (Y), м/хв 75
Максимальна швидкість по вісі (Z), м/хв 30
Кількість свердлильних груп, шт 2
Кількість вертикальних шпинделів (верхня група), шт 12
Кількість вертикальних шпинделів (нижня група), шт 9
Кількість горизонтальних шпинделів, шт 8
Фрезерний вузол, кВт 2*3,5
Пазувальний вузол (розмір пильного диска), мм 120x20x4
Діаметр аспіраційного шлангу, мм 1*200 и 1*150
Повна потужність, кВт 20,3
Робочий тиск, МПа 0,6
Розміри верстата (ДxШxВ), мм 5600x2480x2190
Маса, кг 3500

Дивитися відео

Детальніше

Свердлильно-присадний центр з ЧПК KD-612MHS

Довжина деталі, мм 200-2800
Ширина деталі, мм 35-1200
Товщина деталі, мм 10-60
Швидкість переміщення захватів деталі (Х), м/хв 130
Максимальна швидкість по вісі (Y), м/хв 75
Максимальна швидкість по вісі (Z), м/хв 30
Кількість свердлильних груп, шт 3
Кількість вертикальних шпинделів (верхня група), шт 24
Кількість вертикальних шпинделів (нижня група), шт 9
Кількість горизонтальних шпинделів, шт 12
Фрезерний вузол, кВт 2*3,5
Пазувальний вузол (розмір пильного диска), мм 120x20x4
Діаметр аспіраційного шлангу, мм 1*100 и 1*150 и 1*200
Повна потужність, кВт 20,3
Робочий тиск, МПа 0,6
Розміри верстата (ДxШxВ), мм 5670x2820x2190
Маса, кг 3600

Дивитися відео

Детальніше

Свердлильно-присадний центр з ЧПК KD-610HZ

Довжина деталі, мм 70-2800
Ширина деталі, мм 35-1000
Товщина деталі, мм 9-60
Швидкість переміщення захватів деталі (Х), м/хв 140
Максимальна швидкість по вісі (Y), м/хв 90
Максимальна швидкість по вісі (Z), м/хв 50
Кількість свердлильних груп, шт 2
Кількість вертикальних шпинделів (верхня група), шт 12
Кількість вертикальних шпинделів (нижня група), шт 9
Кількість горизонтальних шпинделів, шт 8
Зміна інструменту лінійна на 5 позицій
Фрезерний вузол, кВт 1*5,5 и 1*3,5
Пазувальний вузол (розмір пильного диска), мм 120x20x4
Діаметр аспіраційного шлангу, мм 1*200 и 1*100
Повна потужність, кВт 21,9
Робочий тиск, МПа 0,6
Розміри верстата (ДxШxВ), мм 5300x2660x2190
Маса, кг 3200

Дивитися відео

Детальніше

Свердлильно-присадний центр з ЧПК KD-610H

Довжина деталі, мм 70-2800
Ширина деталі, мм 35-1000
Товщина деталі, мм 9-60
Швидкість переміщення захватів деталі (Х), м/хв 140
Максимальна швидкість по вісі (Y), м/хв 90
Максимальна швидкість по вісі (Z), м/хв 50
Кількість свердлильних груп, шт 2
Кількість вертикальних шпинделів (верхня група), шт 12
Кількість вертикальних шпинделів (нижня група), шт 9
Кількість горизонтальних шпинделів, шт 8
Фрезерний вузол, кВт 1*5,5 и 1*3,5
Пазувальний вузол (розмір пильного диска), мм 120x20x4
Діаметр аспіраційного шлангу, мм 1*200 и 1*100
Повна потужність, кВт 21,9
Робочий тиск, МПа 0,6
Розміри верстата (ДxШxВ), мм 5300x2660x2190
Маса, кг 3200

Дивитися відео

Детальніше

Показано з 1 по 4 із 10 (всього 3 сторінок)

Свердлильно-присадні центри з ЧПК KDT Machinery є окремою гордістю компанії. Дані верстати протягом 7 років відмінно себе показали на багатьох підприємствах у багатьох куточках світу і продовжують радувати своїх власників надійністю, швидкістю та витривалістю .

Основні переваги свердлильно-присадних центрів з ЧПК KDT це:

Висока швидкість обробки - 130 м/хв по осі Х, 75 м/хв по осі Y та 30 м/хв по осі Z.
Висока точність свердління, завдяки монолітній високоміцній рамі та високоточним направляючим та сервоприводам.
Багате оснащення навіть у базових версіях верстатів.
Можливістю працювати з усіма популярними оптимізаторами завдяки наявності сканера штрих-кодів.
Наявність двох захватів, що значно заощаджує час обробки деталі.
Можливість обробки двох деталей одночасно.
Можливість виконання прохідних фрезеруваннь. Всі моделі свердлильно-присадних центрів з ЧПК KDT оснащені фрезерним шпинделем для виконання пазів та криволінійних різів. Моделі KD-612MH, KD-612MHS та KD-612MSA оснащені двома фрезерними вузлами – верхнім та нижнім.

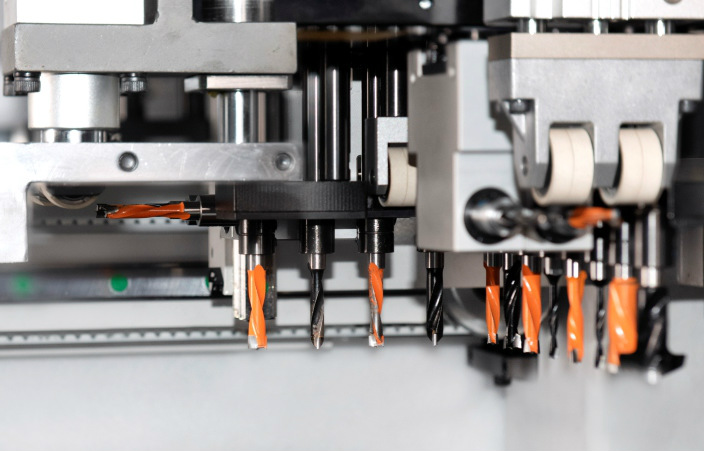

свердлильна голова присадного центру з чпк кдт

Конфігурації свердлильних груп:

Конфігурація T/HT (H у конфігурації верстата - наявність пилки):

1 верхня свердлильна група + фрезер + пилка.

12 вертикальних шпинделів.
2+2 горизонтальні шпинделі по осі Х.
2+2 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 5,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація E/HE (H у конфігурації верстата - наявність пилки):

1 верхня свердлильна група + фрезер + пилка.

12 вертикальних шпинделів.
2+2 горизонтальні шпинделі по осі Х.
2+2 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація S/HS (H у конфігурації верстата - наявність пилки):

2 верхні свердлильні групи + фрезер + пилка.

12+12 вертикальних шпинделів.
4+4 горизонтальні шпинделі по осі Х.
4+4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація M/MH (H у конфігурації верстата - наявність пилки):

1 верхня + 1 нижня свердлильні групи + 2 фрезери + пилка.

Верхня:

12 вертикальних шпинделів.
4 горизонтальні шпинделі по осі Х.
4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Нижня:

9 вертикальних шпинделів.
Фрезерний шпиндель на 3,5 кВт.

Конфігурація MS, MSA/MHS, MHSA (H у конфігурації верстата- Наявність пилки):

2 верхні + 1 нижня свердлильні групи + 2 фрезери + пилка.

Верхня:

12+12 вертикальних шпинделів.
4+4 горизонтальні шпинделі по осі Х.
4+4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Нижня:

9 вертикальних шпинделів.
Фрезерний шпиндель на 3,5 кВт.

Конфігурація верстата KD-808:

4 верхні свердлильні групи на 92 шпинделі на двух незалежних порталах.

Вертикальні:

19 × 4 = 76 шпинделів.

Горизонтальні:

X - 3 × 4 = 12 шпинделів.
Y - 2 × 2 = 4 шпинделі.

Автоматична роботизована лінія свердління оснащена верстатами KD-612SA

Єврозапил кухонних стільниць на свердлильно-присадному центрі з ЧПК KDT

Свердлильно-присадний центр з ЧПК KD-612SA зі сканером штрих кодів та автоматичним базуючим упором, адаптована під автоматичні лінії

Дуже важливою перевагою свердлильно-присадних центрів з ЧПК KDT Machinery є великий асортимент розхідників та запчастин на складі, а також висококваліфікована сервісна підтримка та повна гарантія 12 місяців!
