Призначення

Форматно-обрізний верстат з ЧПК KHM-560P призначений для точного форматування дверних полотен із чотирьох сторін у необхідні розміри в прохідному режимі. Може бути вбудований в автоматичну лінію. Застосовується на великих дверних підприємствах під час серійного виготовлення дверей.

Відмітні особливості

• Масивна рама для точної роботи із мінімальними вібраціями.
• Автоматичне завантаження та вивантаження.
• Може працювати як окреме рішення із системою завантаження та вивантаження, так і інтегруватися в автоматичну лінію для виготовлення дверей.
• Час обробки одного полотна займає до 50 сек.
• Автоматична система центрування дверного полотна з використанням високоточних упорів та шести вакуумних модулів.

• Чотири незалежні пильні вузли з підрізною пилою та синхронною роботою для максимальної продуктивності.
• Підтримка сканера штрих-кодів.
• Сервоприводи та частотні перетворювачі INVT.

Використання у складі автоматичних ліній

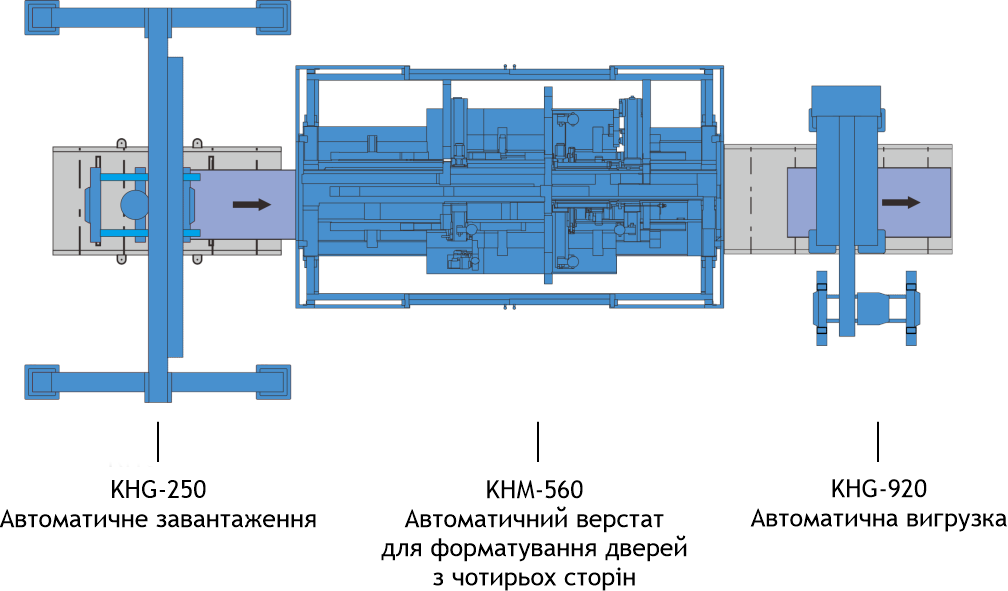

Окреме рішення із завантаженням та вивантаженням

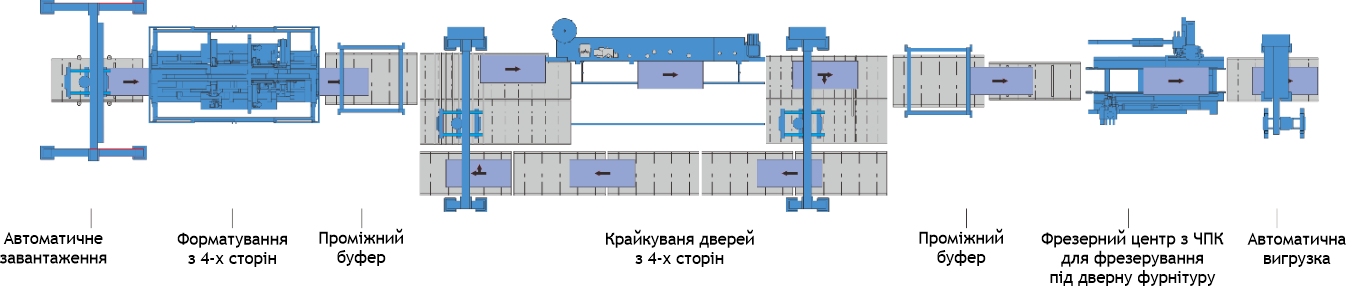

У складі автоматичної лінії

Конструктивні переваги

Потужна зварна рама верстата із мінімальними вібраціями забезпечує точну роботу.

Чотири незалежні пильні вузли з підрізною пилою працюють синхронно для максимальної продуктивності.

Продуктивний пильний вузол має власні двигуни на основну (потужність 7,5 кВт, розмір диска 300x50 мм) та підрізну (потужність 1,5 кВт, розмір диска 120x30 мм) пили. Підрізна пила регулюється сервоприводом. Також вузол має вихід під аспірацію 140 мм.

6 вакуумних присосок надійно фіксує заготівку на робочому столі. Верстат оснащений вакуумним насосом на 5,5 кВт, продуктивністю 160 м³/хв.

Система високоточних упорів точно і швидко позиціонують заготівку на робочому столі.

Проста та зрозуміла програма керування верстатом, дозволяє швидко задавати та змінювати параметри обробки.

Верстат оснащений 13 сервоприводами та перетворювачами частоти від компанії INVT.

ОПЦІОНАЛЬНО! Сканер штрих-коду.
