Призначення

Обробний центр з ЧПК KHM-660B призначений для фрезерування дверних полотен у торцях та пласті під подальшу установку дверної фурнітури: петель, замків, замкових свердловин та іншої фурнітури для дверей у прохідному режимі.

Незалежні один від одного шпинделі та система ЧПК дозволяють з високою точністю вибирати пази під замок (личинка, ручка замка, накладка) та петлі одночасно.

Верстат дозволяє швидко і точно свердлити отвори послідовно по всіх площинах деталі, що обробляється, відповідно до заданої програми в повністю автоматичному режимі.

Верстат застосовується на дверних, меблевих та столярних виробництвах, зайнятих серійним випуском дверей та інших збірних конструкцій. Може бути вбудований в автоматичну лінію.

Відмітні особливості

• Масивна рама для точної роботи із мінімальними вібраціями.
• Автоматичне завантаження та вивантаження.
• Може працювати як окреме рішення із системою завантаження та вивантаження, так і інтегруватися в автоматичну лінію для виготовлення дверей.
• Гнучке рішення для дверних виробництв із високим ступенем автоматизації.
• Широкі можливості оснащення згідно з запитами клієнта щодо продуктивності.
• Інтуїтивно зрозуміла програма управління.
• Обробка дверного полотна з усіх боків із однієї установки.
• Сканер штрих-кодів на вході.

Використання у складі автоматичних ліній

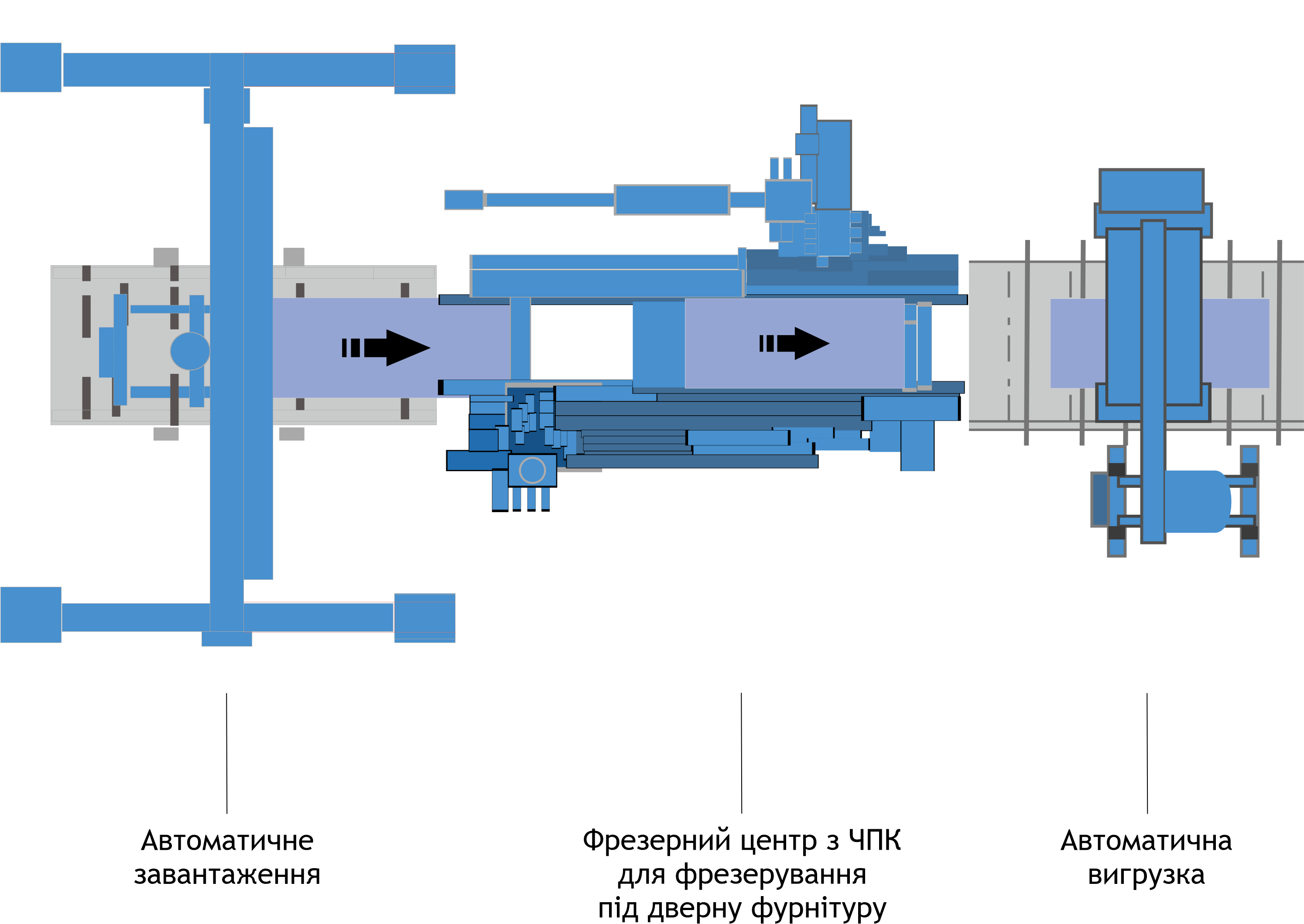

Виконання з одним верстатом, завантаженням та вивантаженням

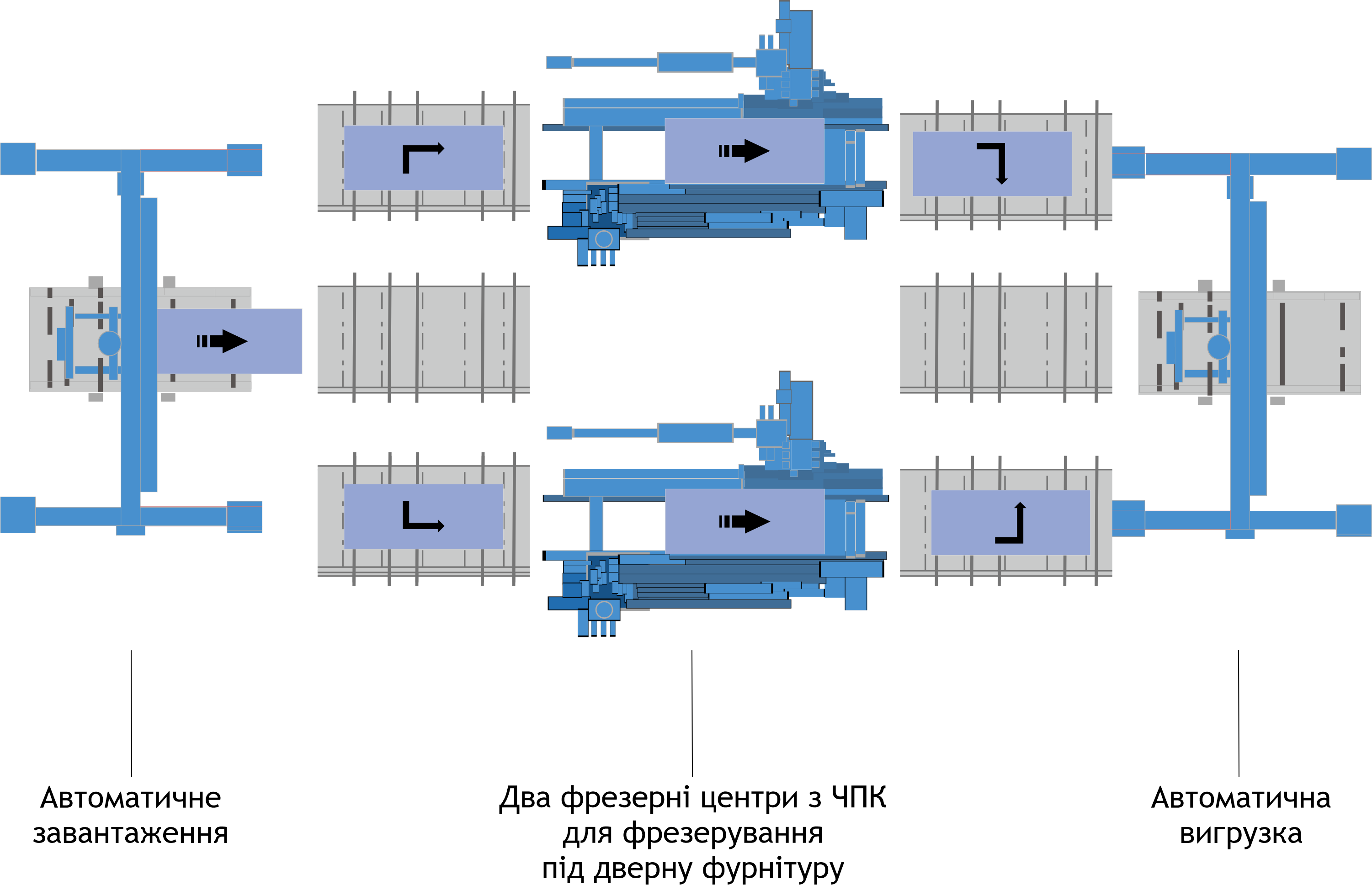

Виконання з двома верстатами, завантаженням та вивантаженням

У складі автоматичної лінії

Конструктивні переваги

Обробка дверного полотна відбувається з усіх боків з одного монтажу за один прохід. Високоякісні шпинделі з високою чистотою обертів дозволяють отримати високу якість обробки. Це дозволяє не використовувати додаткову обробку після використання верстата.

Усього верстат має 3 групи фрезерних шпинделів, дві групи з яких виробляють обробку по горизонталі та одна по вертикалі.

Кожна з груп має наступну конфігурацію:

• Шпиндель №1 – 6 кВт (ER32).
• Шпиндель №2 – 1,5 кВт (ER20).
• Шпиндель №3 – 0,75 кВт (ER20).



Пульт керування має просту та зрозумілу програму управління верстатом, дозволяє швидко задавати та змінювати параметри обробки.

Позиціонування та фіксація деталі проходить по всій довжині дверного полотна завдяки потужним сервопритисканням. Відбувається вирівнювання деталі бічними упорами та вимірювання висоти заготовки спеціальним датчиком.

Верстат має сканер штрих-кодів на вході, завдяки чому відбувається швидке зчитування та завантаження даних у систему. Інформація на етикетці слугує для виклику програми обробки.

Потужна зварна рама верстата із мінімальними вібраціями забезпечує точну роботу.
