Призначення

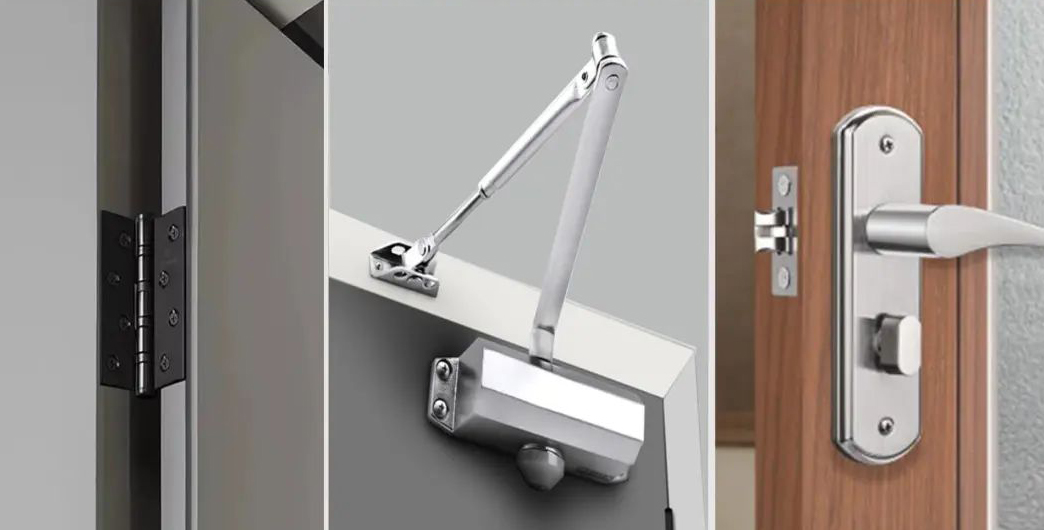

Напівавтоматичний верстат з ЧПК KDT KHM-606 призначений для фрезерування дверних полотен у торцях та пласті під подальше встановлення дверної фурнітури: петель, замків, замкових щілин та іншої фурнітури для дверей.

Верстат дозволяє швидко і точно свердлити отвори послідовно по всіх площинах деталі, що обробляється, відповідно до заданої програми в напівавтоматичному режимі.

Верстат застосовується на дверних, меблевих та столярних виробництвах, зайнятих серійним випуском дверей та інших збірних конструкцій.

Відмітні особливості

• Масивна рама для точної роботи із мінімальними вібраціями.
• Інтуїтивно зрозуміла програма керування.
• Датчики калібрування інструменту та вимірювання товщини заготовки.
• Сканер штрих-кодів на вході.

Конструктивні переваги

Обробка дверного полотна відбувається з одного боку напівавтоматичному режимі. Високоякісні шпинделі з високою чистотою обертів дозволяють отримати високу якість обробки. Це дозволяє не використовувати додаткову обробку після використання верстата.

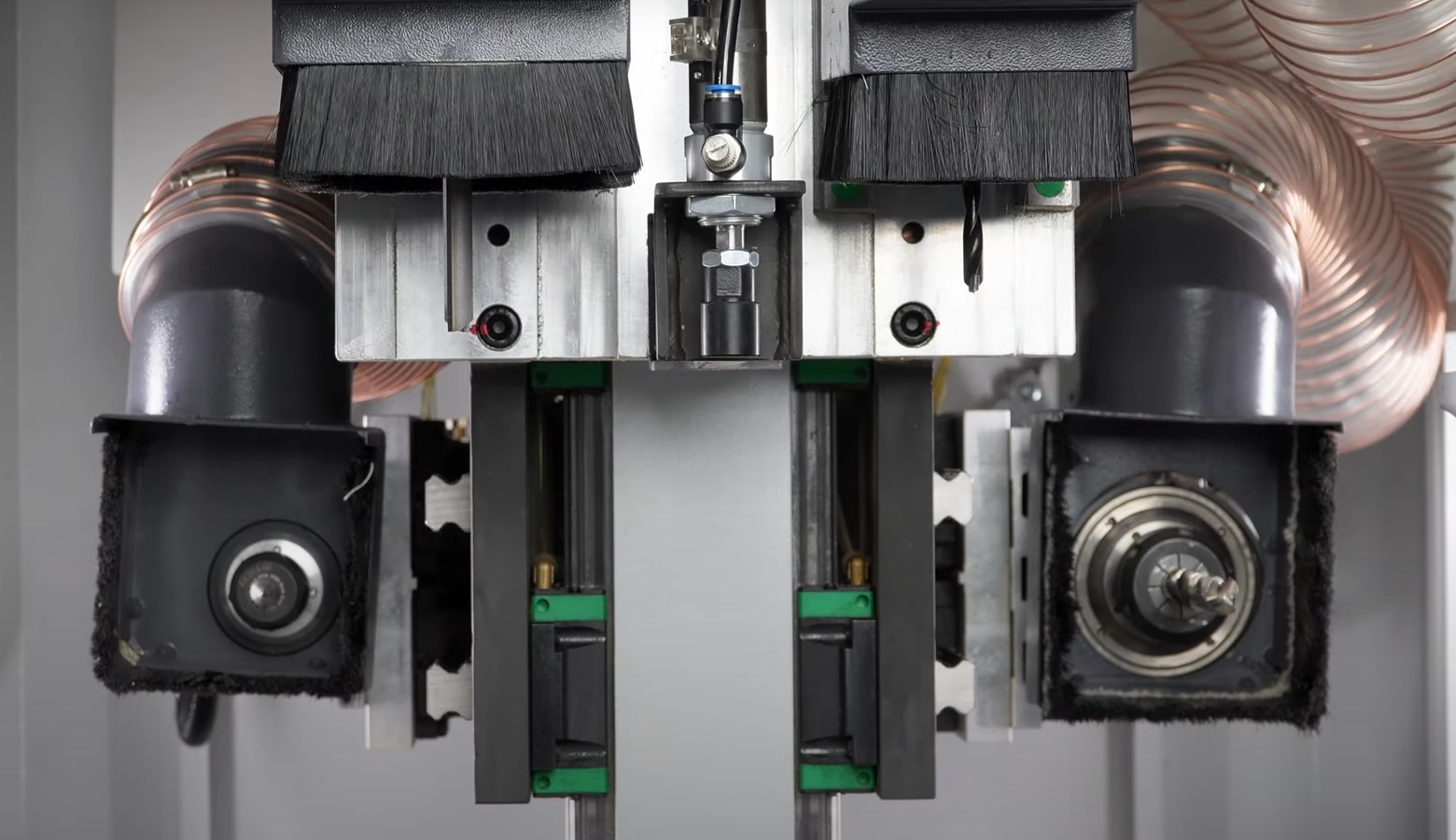

Загалом верстат має 2 групи фрезерних шпинделів, які проводять обробку по горизонталі та по вертикалі.



Кожна з груп має таку конфігурацію:

• Група №1 – 6 кВт+2,2 кВт (по горизонталі).
• Група №2 – 6 кВт+2,2 кВт (по вертикалі).

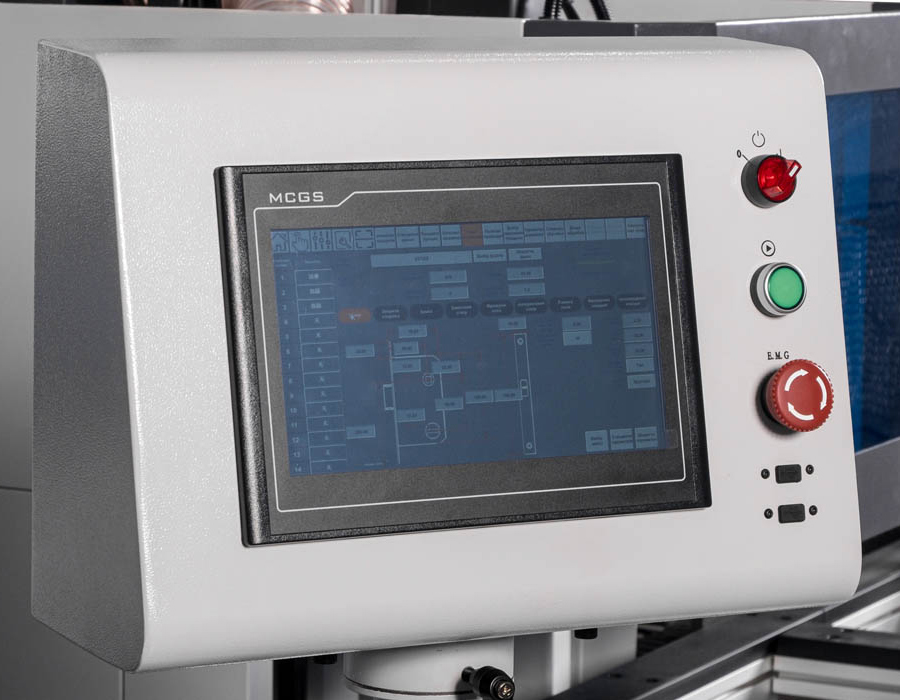

Пульт керування має просту та зрозумілу програму керування верстатом, що дозволяє швидко задавати та змінювати параметри обробки.

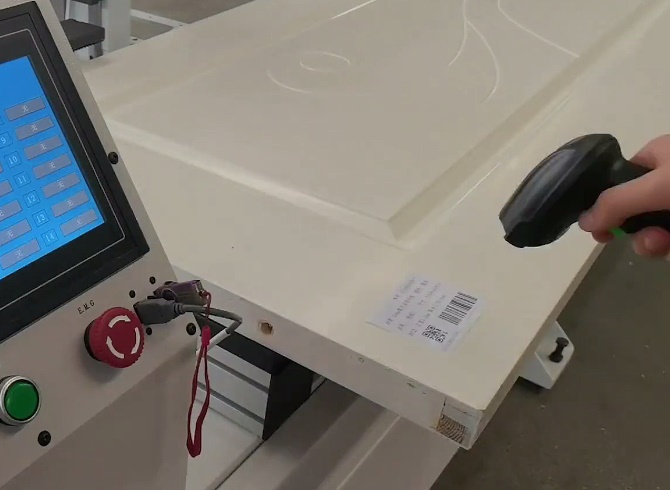

ОПЦИОНАЛЬНО! Верстат має сканер штрих-кодів, завдяки чому відбувається швидке зчитування та завантаження даних у систему. Інформація на етикетці слугує для виклику програми обробки.

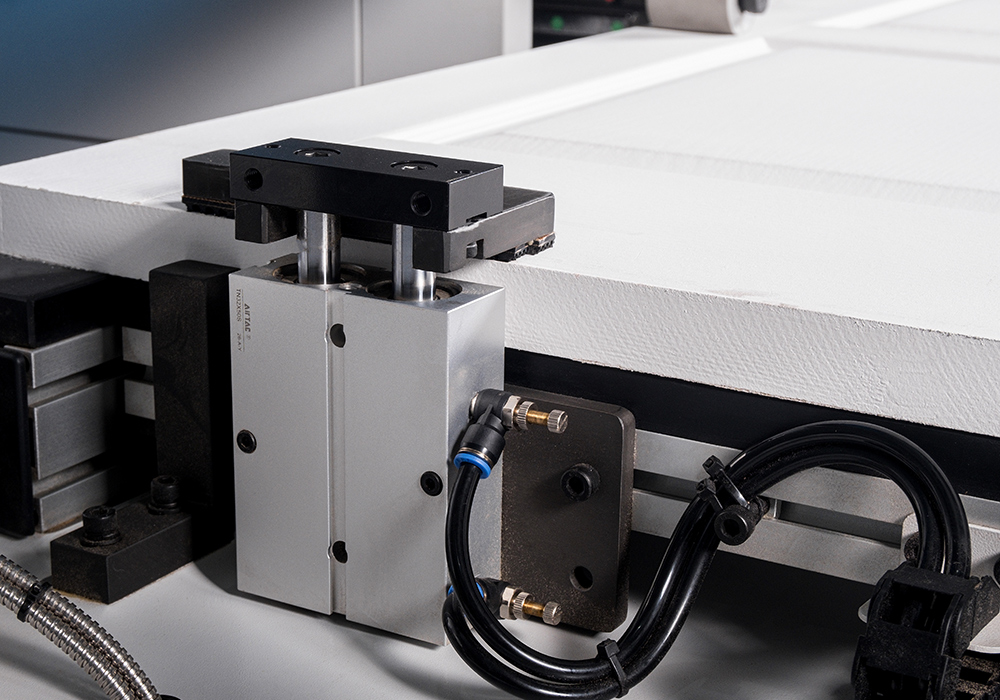

Позиціонування та фіксація деталі проходить по двох сторонах заготовки, завдяки потужним сервоприжимам. Прижими запобігають ковзанню деталі під час обробки.

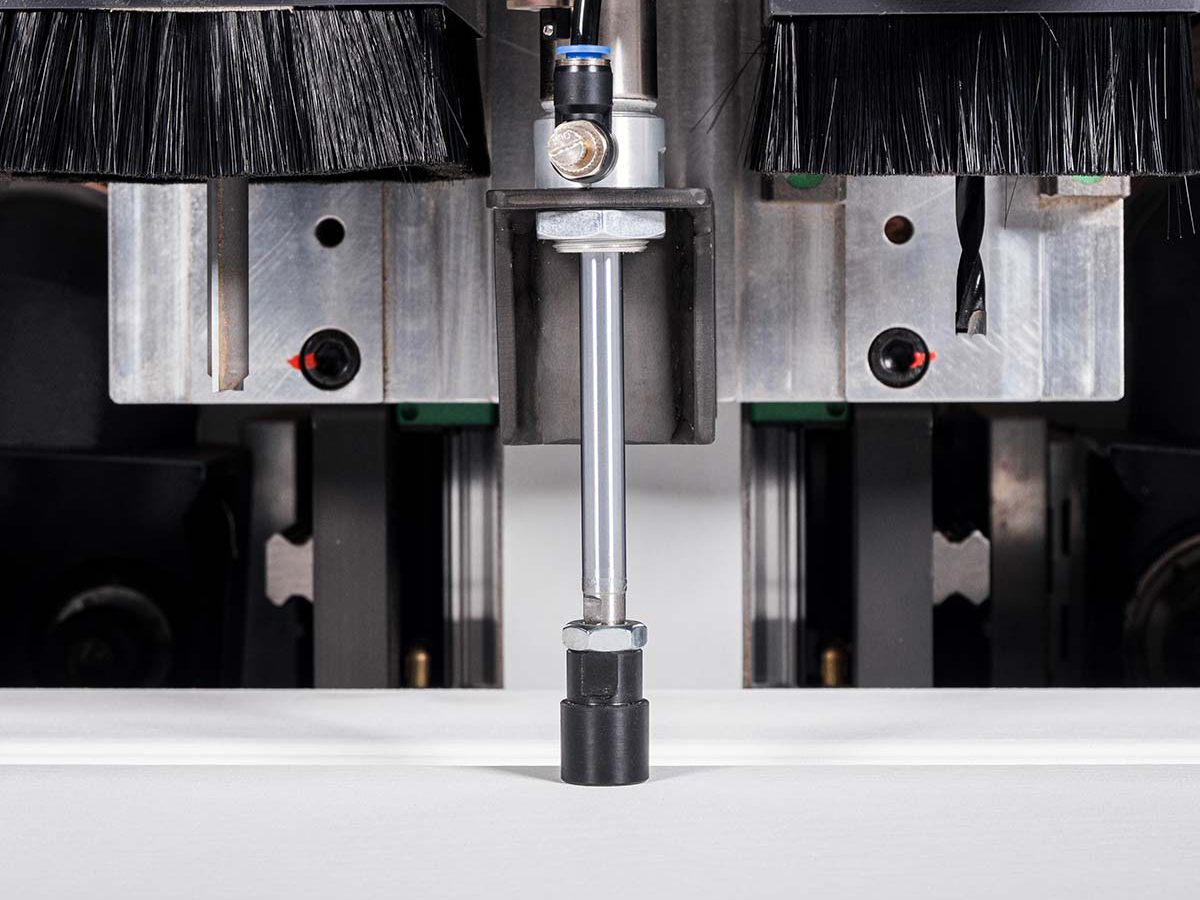

Після вирівнювання деталі бічними упорами відбувається вимір висоти заготовки спеціальним датчиком.

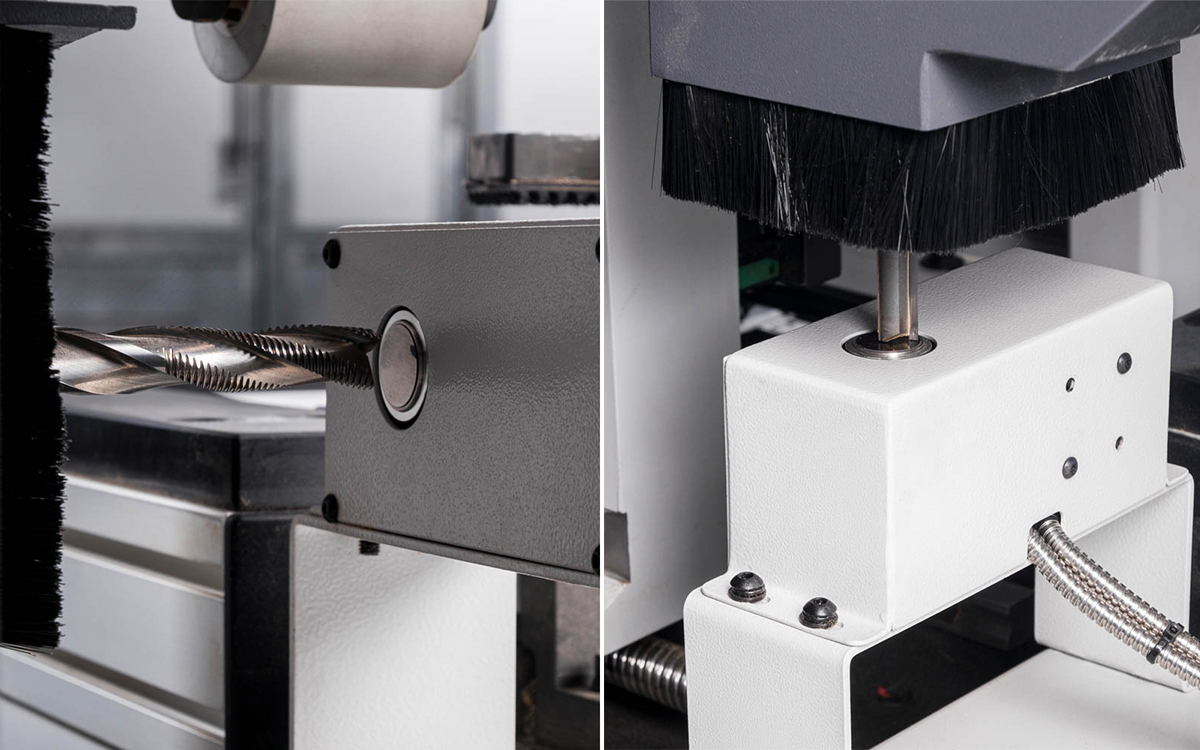

Двосторонній датчик калібрування інструменту дозволяє точно виміряти інструменти вертикальної та горизонтальної фрезерних груп.
