Форматно-раскроечный центр с ЧПУ KS-842HL

  • Максимальные габариты материала при задней загрузке, мм 2100х4000
  • Максимальные габариты материала при передней загрузке, мм 4300х4300
  • Минимальные размеры захвата при пилении, мм 34x45
  • Максимальная толщина пропила, мм 120
  • Скорость рабочего хода пильной каретки, м/мин 120
  • Скорость холостого хода пильной каретки, м/мин 150
  • Скорость толкателя, м/мин 95
  • Диаметр основной пилы, мм 450/75
  • Диаметр подрезной пилы, мм 200/50
  • Мощность привода основной пилы, кВт 18,5
  • Мощность привода подрезной пилы, кВт 1,5
  • Мощность привода программируемого толкателя, кВт 2
  • Мощность привода пильной каретки, кВт 2
  • Рабочее давление пневмосистемы, МПа 0,6
  • Установленная мощность, кВт 37
  • Габаритные размеры ДxШxВ, мм 10915х6730х1890
  • Масса, кг 10000







Назначение

Форматно-раскроечный центр с ЧПУ KS-842HL c задней загрузкой и двойным толкателем (размер раскраеваемого пакета при фронтальной загрузке – 4300*4300 мм, при задней – 2100*4000 мм) предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий. Задняя загрузка упрощает логистику материалов на производстве и облегчает работу операторов станка.

Схема обработки

схема обработки заготовки на пильной станции с чпу

Отличительные особенности

  • Возможность работы с программой «GIBLAB», которая дает возможность программирования очередности распила, печатать этикетки и импорта файлов с картами раскроя;
  • Автоматическая задняя загрузка на станок позволяет загружать пакет максимальным размером 2100х4000 мм;
  • 2 независимые толкатели для резки панелей с различной длиной улучшают эффективность резки при разных размерах;
  • Магнитное позиционирование для измерения подъема заготовки с задней нагрузки, минимальная толщина заготовки составляет 8 мм;
  • Максимальная высота раскраемого пакета 120 мм;
  • Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора. Точность-Скорость-Долговечность, три основных параметра, по которым принято решение комплектовать наш станок этими рейками;
  • Минимальный размер заготовки – 34*45 мм;
  • Скорость рабочего хода пильной каретки до 120 м/мин;
  • Скорость холостого хода пильной каретки до 150 м/мин;
  • Скорость программируемого толкателя 95 м/мин;
  • Рабочий стол станка оборудован системой поддува (воздушная подушка);
  • Промышленный компьютер обеспечивает надежную работу системы ЧПУ;
  • Автоматический подъем основной пилы на необходимую высоту в зависимости от толщины раскраемого материала;
  • Автоматическое определение длины реза;
  • Система быстрой смены инструмента;
  • На программируемом толкателе оборудованы десять пневматических двухпальцевых захватов.

Конструктивные преимущества

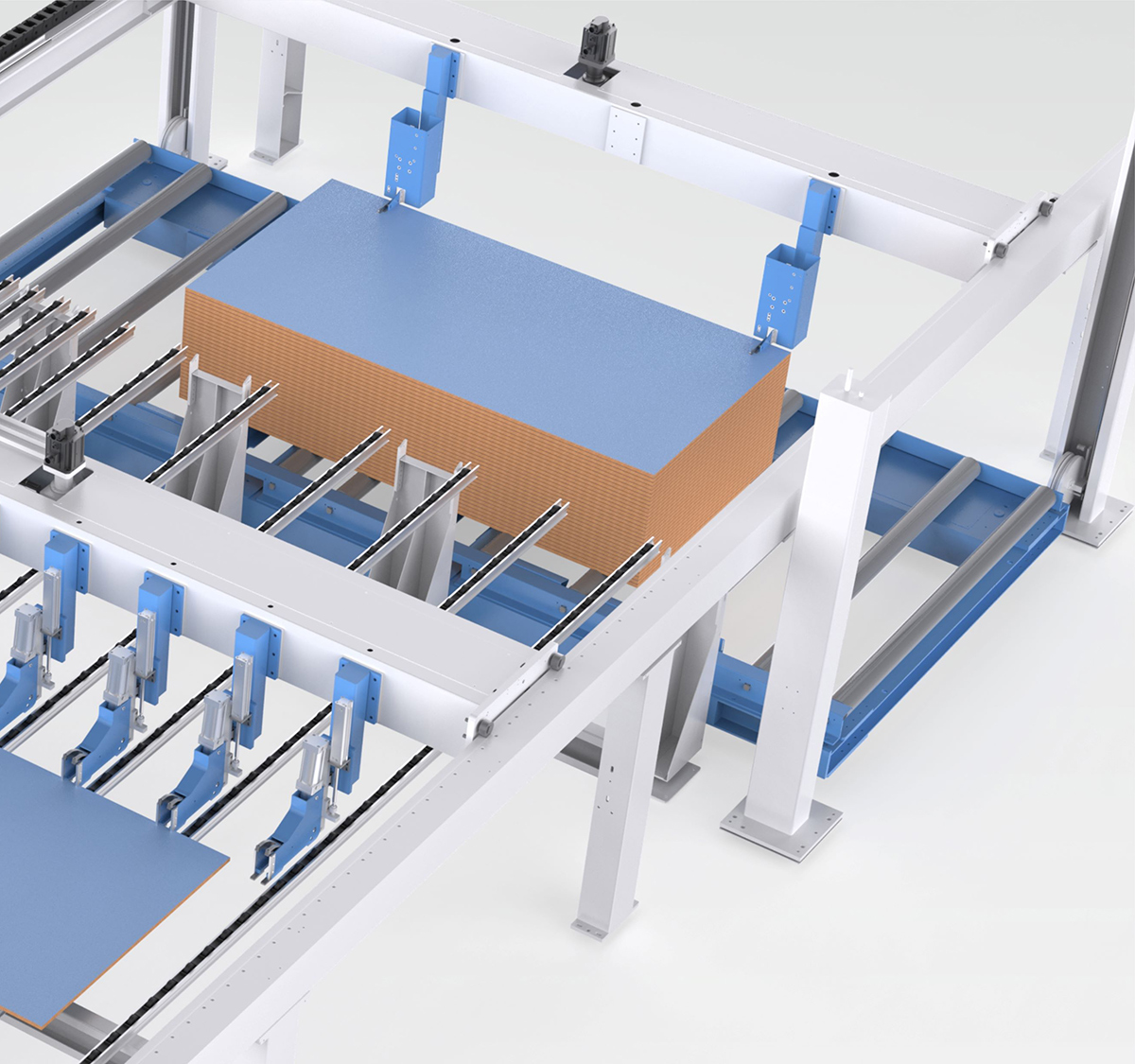

автоматическая задняя загрузка
Автоматическая задняя загрузка позволяет загружать в станок пакет максимальным размером 4000х2100 мм. Подъем стола происходит за счет гидропривода, что гарантирует плавность хода и стабильность работы.
магнитное позиционирование заготовки
Магнитное позиционирование для измерения подъема заготовки с задней нагрузки, минимальная толщина заготовки составляет 8 мм
мощная станина станка
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.
управление станком с помощью пк
Промышленный компьютер на базе Windows XP обеспечивает надежную работу системы ЧПУ.
совместимость с Гиблаб
Форматно-раскроечный центр имеет возможность работы с программой оптимизации карт раскроя и печати этикеток «GIBLAB».
большой главный рабочий стол
Главный рабочий стол увеличен до 2200*800 мм.
рабочие столы с воздушной подушкой для подачи заготовки
Четыре рабочих стола с воздушной подушкой позволяют оператору без усилий позиционировать пакет материалов и убирать готовые детали со станка.
рабочие столы с воздушной подушкой в зоне резки
В зоне резания так же установлены столы с воздушной подушкой, что существенно облегчает работу с небольшими деталями и защищает их от повреждений.
отдельные двигатели
Станок оснащен мощным приводом основной пилы 18,5 кВт, максимальная высота пропила пакета 120 мм.
перемещение пильной каретки
Перемещение пильной каретки происходит за счет прямозубой рейки и шестерни с помощью сервомотора. Это обеспечивает большую точность раскроя до +-0,1 мм.
отдельные двигатели
Автоматическая настройка высоты основной пилы согласно высоте раскраиваемого пакета.
боковой прижим
Боковой прижим гарантирует выравнивание пакета заготовок перпендикулярно плоскости резания.
боковые прижимы для выравнивания заготовки
Боковые упоры точно позиционируют узкие полосы по боковой линейке при раскрое их на готовые детали.
программируемый толкатель
Программируемый толкатель оборудован десятьма двухпальцевыми пневмозахватами, что гарантирует надежную фиксацию пакета заготовок. Десять толкателей надежно фиксируют, как пакет материала толщиной до 120 мм, так и один лист.
специальная конструкция захватов
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении.
2 независимые толкатели
2 независимые толкатели для резки панелей с различной длиной улучшают эффективность резки при разных размерах.
электрические компоненты
Электрические компоненты соответствуют стандартам СЕ.
Характеристики пильного центра
Максимальные габариты материала при задней загрузке, мм 2100х4000
Максимальные габариты материала при передней загрузке, мм 4300х4300
Минимальные размеры захвата при пилении, мм 34x45
Максимальная толщина пропила, мм 120
Скорость рабочего хода пильной каретки, м/мин 120
Скорость холостого хода пильной каретки, м/мин 150
Скорость толкателя, м/мин 95
Диаметр основной пилы, мм 450/75
Диаметр подрезной пилы, мм 200/50
Мощность привода основной пилы, кВт 18,5
Мощность привода подрезной пилы, кВт 1,5
Мощность привода программируемого толкателя, кВт 2
Мощность привода пильной каретки, кВт 2
Рабочее давление пневмосистемы, МПа 0,6
Установленная мощность, кВт 37
Габаритные размеры ДxШxВ, мм 10915х6730х1890
Масса, кг 10000

ВНИМАНИЕ!

Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
