Роботизований свердлильно-присадний комплекс "1+1" на базі свердлильно-присадних верстатів з ЧПК KD-612MHSA

Довжина деталі, мм 300-2800
Ширина деталі, мм 80-1200
Товщина деталі, мм 10-60
Швидкість переміщення захватів деталі (Х), м/хв 130
Максимальна швидкість по вісі (Y), м/хв 75
Максимальна швидкість по вісі (Z), м/хв 30
Кількість свердлильних груп, шт 3
Кількість вертикальних шпинделів (верхня група), шт 24
Кількість вертикальних шпинделів (нижня група), шт 9
Кількість горизонтальних шпинделів, шт 12
Фрезерний вузол, кВт 2*3,5
Пазувальний вузол (розмір пильного диска), мм 120x20x4
Діаметр аспіраційного шлангу, мм 1*100 и 1*150 и 1*200
Повна потужність, кВт 27,4
Робочий тиск, МПа 0,6
Розміри верстата (ДxШxВ), мм 7100x2820x2190
Маса, кг 4000

Конфігурації свердлильних груп:

Конфігурація T/HT (H у конфігурації верстата - наявність пилки):

1 верхня свердлильна група + фрезер + пилка.

12 вертикальних шпинделів.
2+2 горизонтальні шпинделі по осі Х.
2+2 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 5,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація E/HE (H у конфігурації верстата - наявність пилки):

1 верхня свердлильна група + фрезер + пилка.

12 вертикальних шпинделів.
2+2 горизонтальні шпинделі по осі Х.
2+2 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація S/HS (H у конфігурації верстата - наявність пилки):

2 верхні свердлильні групи + фрезер + пилка.

12+12 вертикальних шпинделів.
4+4 горизонтальні шпинделі по осі Х.
4+4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Конфігурація M/MH (H у конфігурації верстата - наявність пилки):

1 верхня + 1 нижня свердлильні групи + 2 фрезери + пилка.

Верхня:

12 вертикальних шпинделів.
4 горизонтальні шпинделі по осі Х.
4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Нижня:

9 вертикальних шпинделів.
Фрезерний шпиндель на 3,5 кВт.

Конфігурація MS, MSA/MHS, MHSA (H у конфігурації верстата- Наявність пилки):

2 верхні + 1 нижня свердлильні групи + 2 фрезери + пилка.

Верхня:

12+12 вертикальних шпинделів.
4+4 горизонтальні шпинделі по осі Х.
4+4 горизонтальні шпинделі по осі Y.
Фрезерний шпиндель на 3,5 кВт.
Пазувальна пилка на 120 мм.

Нижня:

9 вертикальних шпинделів.
Фрезерний шпиндель на 3,5 кВт.

Конфігурація верстата KD-808:

4 верхні свердлильні групи на 92 шпинделі на двух незалежних порталах.

Вертикальні:

19 × 4 = 76 шпинделів.

Горизонтальні:

X - 3 × 4 = 12 шпинделів.
Y - 2 × 2 = 4 шпинделі.

Призначення

Роботизований свердлильно-присадний комплекс "1+1" на базі свердлильно-присадного центру з ЧПК KD-612MHSA призначений для високоточного свердління глухих та наскрізних отворів у панелях та торцях меблевих деталей у прохідному режимі, по заданій карті присадки. Цей роботизований комплекс дозволяє максимально виключити людський фактор і прискорити роботу ділянки присадки.

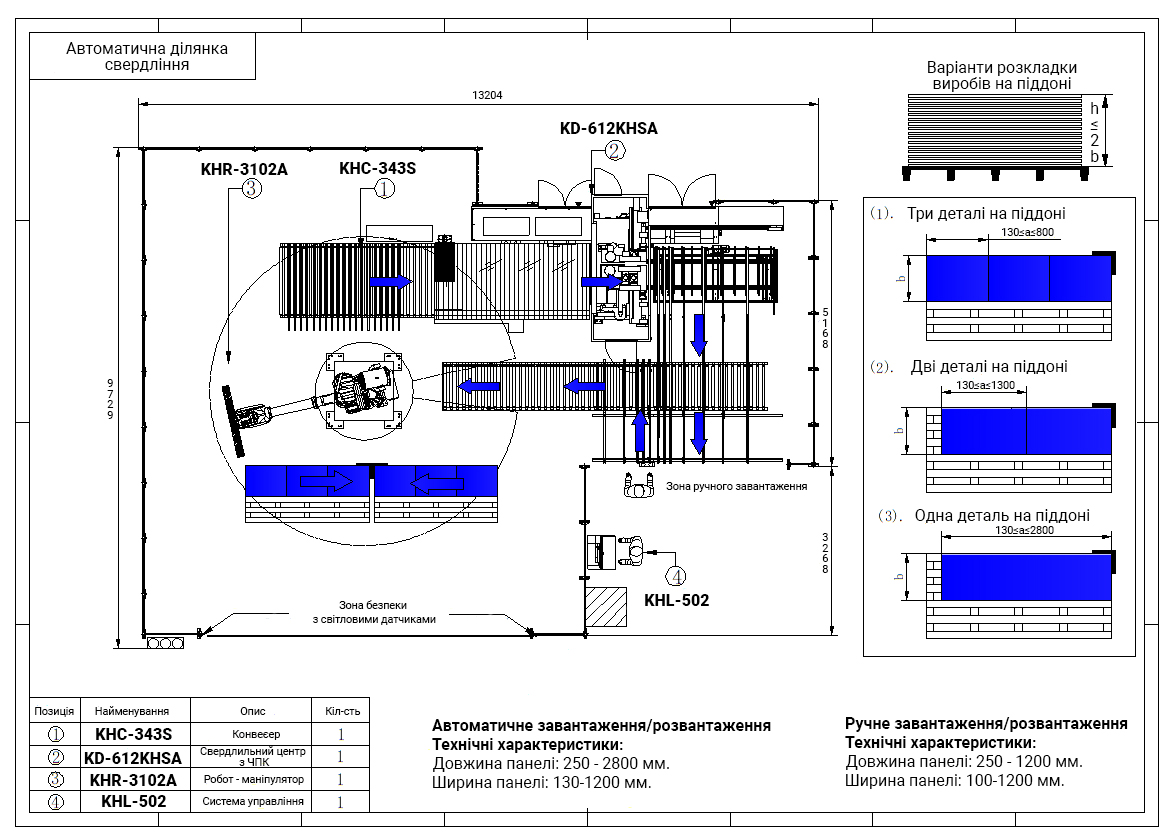

До складу лінії входять:

2 підйомних стола для вивантаження заготівок.
1 підйомний стіл для завантаження заготівок.
Свердлильно-присадний верстат KD-612MHSA.
Робот виробництва компанії ABB (Швейцарія).
Протяжний короткий конвеєр для розвантаження готових заготівок.
Протяжний подовжений конвеєр для подачі оброблених заготівок.

Схема свердлильних груп

схема свердлильної голови KDT KD-612SA

Відмітні особливості

Свердління заготівок з 6 сторін .
Фрезерування зверху та знизу заготівки.
Система сканування штрих-кодів на вході.
Інтеграція із будь-якими сучасними автоматичними системами.
Робот виробництва швейцарської компанії ABB .
Робот укомплектований вакуумною системою SCHMALZ.
Потужні та надійні конвеєрні приводи.
Інтелектуальна система розподілу заготівок.
Система візуального контролю та моніторинг стану.
Система адаптована для роботи з програмами: GIBLAB та Базис.

Конструктивні переваги

Пульт керування верстатом із системою зчитування штрих кодів

Пульт управління із системою технічного зору - встановлена на кронштейні автономна смарт-камера виробництва компанії DATALOGIC в автоматичному режимі сканує всі штрих-коди, що проходять.

На верстаті встановлено 3 свердлильні групи на: 12 – горизонтальних шпинделів, 33 – вертикальних шпинделів (24 – зверху, 9 – знизу). У стандартній комплектації встановлено 2 фрезерні вузли (3,5 кВт).

Верстат може проводити одночасну обробку двох панелей, причому зверху і знизу, в рамках одного робочого циклу завдяки можливості свердління з 6-ти сторін.

2 фрезерних шпинделя на 3,5 кВт, 18000 об/хв (згори та знизу) для пропилювання прямолінійних та криволінійних пазів.

Пазувальний вузол із пилкою (діаметр диска 120 мм).

Рама верстата розроблена з урахуванням програм САПР, де були розраховані та змодельовані максимально допустимі навантаження та вимоги до конструкції верстата. Зварна рама проходить відпуски для зняття всіх внутрішніх напруг у матеріалі, далі відбувається обробка на п'яти осьовому металообробному верстаті, де фрезеруються всі майданчики та отвори для монтажу вузлів та агрегатів.

Свердлильно-присадний центр оснащений автоматичним роликовим конвеєром із системою позиціонування заготівки замість завантажувального столу.

Позиціонування заготівки на верстаті здійснюється завдяки автоматичному бічному вирівнювачу. Після зчитування штрих-коду, бічний вирівнювач підходить на максимально близьку відстань відповідно до розмірів деталі. Заготівка упирається в нульову точку по осі X, і бічний вирівнювач позиціонує її по осі Y. Далі два пневматичні захвати ведуть деталь в робочу зону верстата для подальшої обробки.

Потужний вертикальний притиск надійно позиціонує заготівку. Працює синхронно із свердлильним вузлом.

Пересувні плити в зоні свердління дозволяють виконувати наскрізне фрезерування.

Характеристики свердлильно-присадного центру з ЧПК
Довжина деталі, мм	300-2800
Ширина деталі, мм	80-1200
Товщина деталі, мм	10-60
Швидкість переміщення захватів деталі (Х), м/хв	130
Максимальна швидкість по вісі (Y), м/хв	75
Максимальна швидкість по вісі (Z), м/хв	30
Кількість свердлильних груп, шт	3
Кількість вертикальних шпинделів (верхня група), шт	24
Кількість вертикальних шпинделів (нижня група), шт	9
Кількість горизонтальних шпинделів, шт	12
Фрезерний вузол, кВт	2*3,5
Пазувальний вузол (розмір пильного диска), мм	120x20x4
Діаметр аспіраційного шлангу, мм	1100 и 1150 и 1*200
Повна потужність, кВт	27,4
Робочий тиск, МПа	0,6
Розміри верстата (ДxШxВ), мм	7100x2820x2190
Маса, кг	4000

Увага!

Технічні характеристики та зовнішній вигляд товару можуть бути змінені виробником без попереднього повідомлення.
