Форматно-розкрійний центр з ЧПК KS-832H

  • Максимальна довжина пропилу, мм 3100
  • Мінімальні розміри захоплення при пилянні, мм 34x45
  • Максимальна ширина пропилу, мм 3200
  • Максимальна товщина пропилу, мм 90
  • Швидкість робочого ходу пильної каретки, м/хв 95
  • Швидкість холостого ходу пильної каретки, м/хв 120
  • Швидкість штовхача, м/хв 95
  • Діаметр основної пилки, мм 400/450(опція) х75
  • Діаметр підрізної пилки, мм 200/50
  • Потужність приводу основної пилки, кВт 15
  • Потужність приводу підрізної пилки, кВт 1,5
  • Потужність приводу програмованого штовхача, кВт 2
  • Потужність приводу пильної каретки, кВт 2
  • Встановлена потужність, кВт 32,5
  • Робочий тиск пневмосистеми, МПа 0,6
  • Габаритні розміри ДxШxВ, мм 7480х5495х1890
  • Маса, кг 6000

Призначення

Форматно-розкрійний центр з ЧПК KS-832H з подвійним штовхачем (розмір пакету, що розкроюється 3100*3200 мм) призначений для розкрою пакета плитних матеріалів (ДСтП, МДФ, ДВП та ін.), як облицьованих так і не облицьованих. Верстат використовується в умовах великосерійного та масового виробництва для виготовлення корпусних меблів, меблевого щита, погонажних виробів. Заднє завантаження спрощує логістику матеріалів на виробництві та полегшує роботу операторів верстата.

Схема обробки

схема обробки заготівки на пильній станції з чпк

Відмітні особливості

  • Робота з програмами-оптимізаторами, які дозволяють програмування черговості розпилу, друкувати етикетки та імпорту файлів з картами розкрою;
  • 2 незалежні штовхачі для різання панелей з різною довжиною покращують ефективність різання за різних розмірів;
  • Функція пазування;
  • Максимальна висота пакета, що розкроюється - 90 мм;
  • Переміщення пильної каретки відбувається за рахунок прямозубої рейки та шестерні за допомогою серводвигуна. Точність-Швидкість-Довговічність, три основні параметри, за якими прийнято рішення комплектувати наш верстат цими рейками;
  • Мінімальний розмір заготівки – 34*45 мм;
  • Швидкість робочого ходу пильної каретки до 95 м/хв;
  • Швидкість холостого ходу пильної каретки до 120 м/хв;
  • Швидкість програмованого штовхача 95 м/хв;
  • Робочий стіл верстата обладнано системою піддуву (повітряна подушка);
  • Промисловий комп'ютер забезпечує надійну роботу системи ЧПК;
  • Автоматичний підйом основної пилки на необхідну висоту в залежності від товщини матеріалу, що розкроюється;
  • Автоматичне визначення довжини різання;
  • Система швидкої зміни інструменту;
  • На програмованому штовхачі обладнано вісім пневматичних двопальцевих захватів.
  • Серворегулювання підйому/опускання основної пилки.

Конструктивні переваги

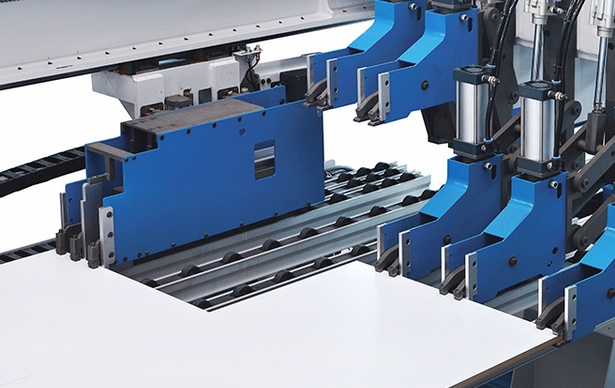

2 незалежні штовхачі
2 незалежні штовхачі для різання панелей з різною довжиною покращують ефективність різання при різних розмірах.
розкрій двох різних заготовок
Верстат може здійснювати одночасний розкрій двох заготовок різного розміру.
Функція пазування
Функція пазування. Підйом основної пилки здійснюється сервоприводом, завдяки чому досягається висока точність висоти різу.
потужна рама верстата
Рама верстата розроблена з урахуванням програм САПР, де були розраховані та змодельовані максимально допустимі навантаження та вимоги до конструкції верстата. Зварна рама проходить відпуски для зняття всіх внутрішніх напруг у матеріалі, далі відбувається обробка на п'яти осьовому металообробному верстаті, де фрезеруються всі майданчики та отвори для монтажу вузлів та агрегатів.
управління верстатом за допомогою пк
Промисловий комп'ютер на базі Windows XP забезпечує надійну роботу системи ЧПК.
сумісність із Гіблаб
Форматно-розкійний центр має можливість роботи з програмою оптимізації карт розкрою та друку етикеток «GIBLAB» та іншими програмами-оптимізаторами.
робочі столи з повітряною подушкою
Робочі столи обладнані системою з повітряною подушкою для полегшення позиціонування заготовок.
зона різу
У зоні різання встановлені столи з повітряною подушкою, що значно полегшує роботу з невеликими деталями та захищає їх від пошкоджень.
окремі двигуни
Окремі двигуни на основну та підрізну пилку. Серворегулювання підйому/опускання основної пилки.
висота вильоту пили
Автоматичне налаштування висоти основної пилки і виліт притискної балки згідно з висотою пакета, що розкраюється.
притискна балка
Зусилля притискної балки контролюється системою та відповідає товщині або висоті пакетного розкрою. Оснащена системою захисту від травм.
переміщення пильної каретки
Переміщення пильної каретки відбувається за рахунок прямозубої рейки та шестерні за допомогою серводвигуна. Це забезпечує більшу точність розкрою до +-0,1 мм.
бічні притиски для вирівнювання заготівки
Бічні упори з роликами та лінійною напрямною точно позиціонують вузькі смуги по бічній лінійці при розкрої їх на готові деталі та забезпечують більш стабільну роботу. Швидкість збільшується до 24 м/хв, економія часу на позиціонування та вирівнювання.
програмований штовхач
Програмований штовхач обладнаний вісьмома двопальцевими пневмозахватами, що гарантує надійну фіксацію пакета заготівок. Десять захватів надійно фіксують як пакет матеріалу товщиною до 120 мм, так і один лист.
спеціальна конструкція захватів
Спеціальна конструкція захватів не пошкоджує матеріал при його фіксації та переміщенні.
гнучкий кабель-канал
Гнучкий та міцний кабель-канал забезпечує стабільне та швидке переміщення штовхача з пневмозахватами.
електричні компоненти
Електричні компоненти відповідають стандартам ЄС.
мінімальний розмір заготівки
Мінімальний розмір заготівки 34*45 мм.
Характеристики пильного центру
Максимальна довжина пропилу, мм 3100
Мінімальні розміри захоплення при пилянні, мм 34x45
Максимальна ширина пропилу, мм 3200
Максимальна товщина пропилу, мм 90
Швидкість робочого ходу пильної каретки, м/хв 95
Швидкість холостого ходу пильної каретки, м/хв 120
Швидкість штовхача, м/хв 95
Діаметр основної пилки, мм 400/450(опція) х75
Діаметр підрізної пилки, мм 200/50
Потужність приводу основної пилки, кВт 15
Потужність приводу підрізної пилки, кВт 1,5
Потужність приводу програмованого штовхача, кВт 2
Потужність приводу пильної каретки, кВт 2
Встановлена потужність, кВт 32,5
Робочий тиск пневмосистеми, МПа 0,6
Габаритні розміри ДxШxВ, мм 7480х5495х1890
Маса, кг 6000

Увага!

Технічні характеристики та зовнішній вигляд товару можуть бути змінені виробником без попереднього повідомлення.
